Modifier un compteur

Modifier un compteur permet principalement de configurer la façon dont les données pourront être affichées et calculées dans les tableaux de bord. Il est aussi possible de modifier manuellement les données brutes contenues dans le compteur, d'attribuer des étiquettes, d'ajouter des commentaires et des documents.

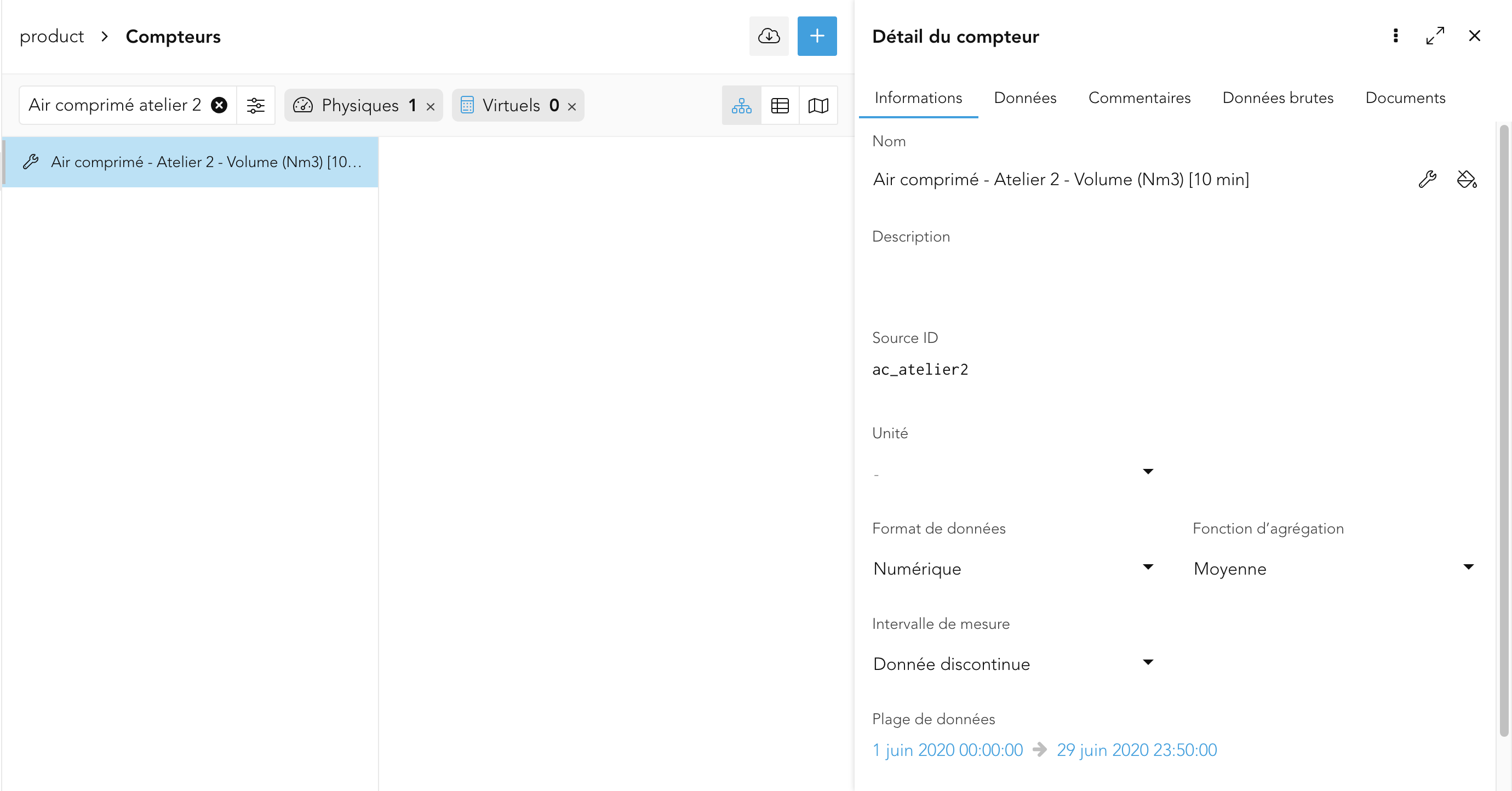

Pour toute modification d'un compteur, allez dans l'espace Compteurs et cliquez sur le compteur que vous souhaitez modifier. Le volet Détails du compteur s'affiche.

Configurer un compteur

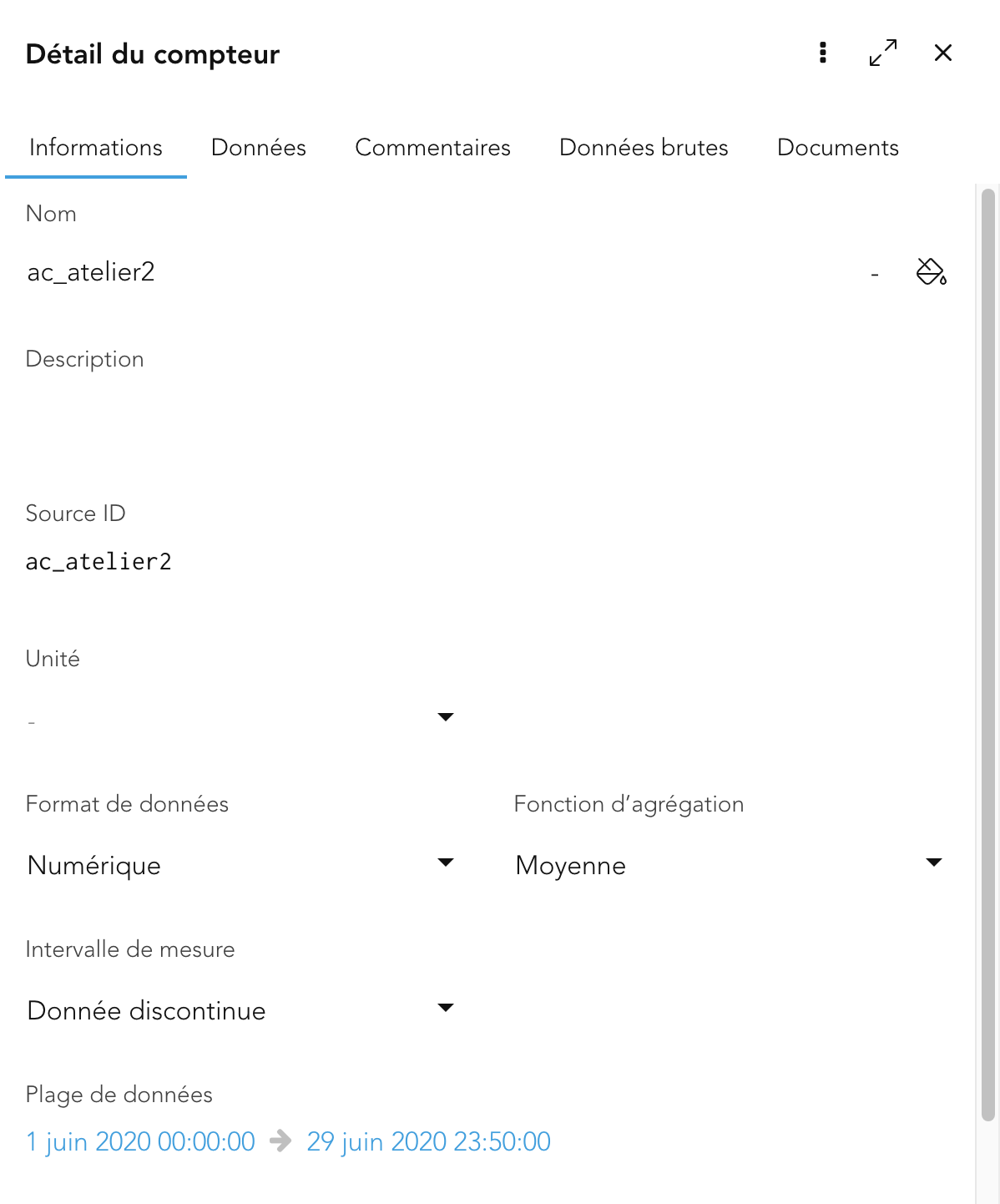

Toutes les modifications possibles pour configurer un compteur se trouvent dans l'onglet "Informations".



Définir un nom

Le champ Nom est une zone de texte libre. Par défaut, le nom est identique au Source ID.

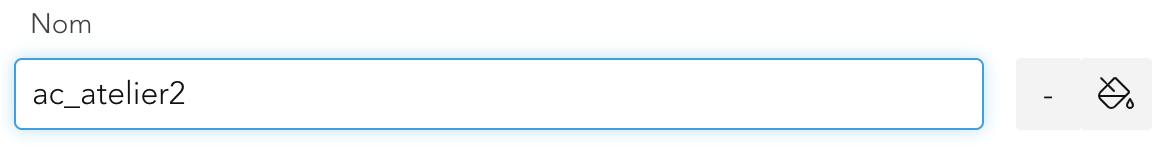

Pour changer le nom du compteur, cliquez sur le nom actuel, puis modifiez le texte.

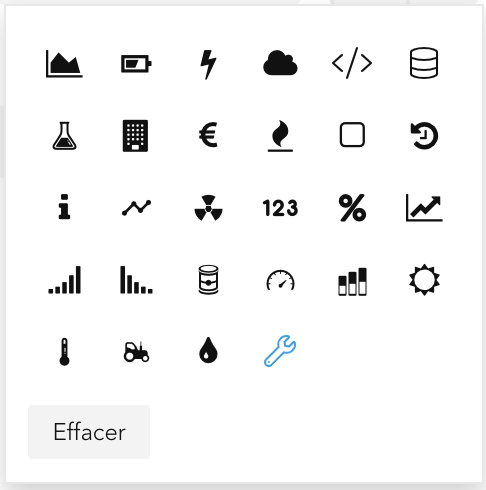

Il est possible de personnaliser l'icône du compteur. Par défaut, l'icône est . Pour la modifier, cliquez sur le bouton "Icône" (le bouton peut avoir une apparence différente, en fonction des modifications ayant déjà eu lieu). Un cadre s'affiche et vous permet de sélectionner l'icône de votre choix. Pour réinitialiser l'icône, cliquez sur "Effacer".

Pour modifier la couleur de l'icône, cliquez sur le bouton "Couleur" et sélectionnez la couleur parmi les couleurs prédéfinies ou en saisissant le code hexadécimal. Pour réinitialiser la couleur, cliquez sur "Effacer".

Une fois le nom et l'icône modifiés, cliquez sur "Enregistrer" en bas à droite. Les modifications s'appliqueront et l'icône apparaitra à côté du nom du compteur.

Différence entre le Nom et le Source ID

Le Nom et le Source ID sont deux champs différents. Le Nom est purement indicatif et a pour fonction de rendre les compteurs facilement identifiables par l'utilisateur. Le Source ID est utilisé lors de la phase d'intégration des données dans la plateforme Energiency, il permet de distinguer les différents flux de données et de reconnaitre ces flux dans le cas où de nouvelles données sont intégrées régulièrement. Contrairement au Nom, le Source ID n'est pas modifiable depuis la plateforme car cela pourrait avoir des conséquences sur la transmission et l'intégration des données dans la plateforme. Si vous souhaitez modifier le Source ID, veuillez contacter votre Energy Manager.

Ajouter une description

Le champ Description est une zone de texte libre. Par défaut, le champ est vide.

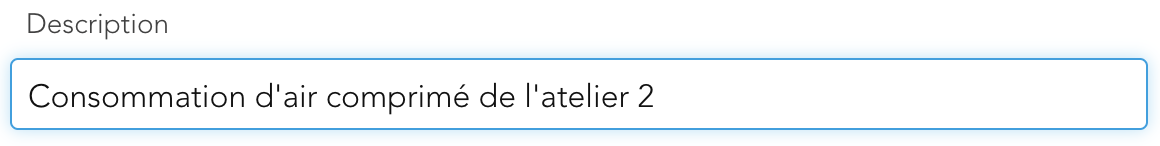

Pour ajouter une description, cliquez sur la zone de texte puis écrivez le texte.

Cliquez enfin sur "Enregistrer" en bas à droite.

Choisir une unité

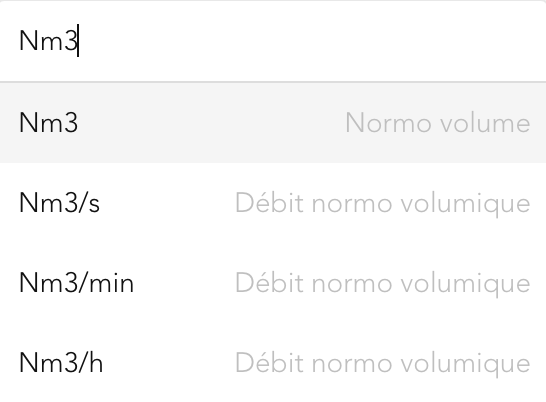

Il existe une liste prédéfinie d'unités qu'il est possible d'attribuer à un compteur. Pour choisir une unité, cliquez sur le champ Unité pour faire apparaitre la liste déroulante.

Utilisez la molette de la souris pour faire dérouler la liste, ou écrivez directement pour rechercher une unité.

Une fois l'unité trouvée, cliquez dessus pour la sélectionner.

Cliquez enfin sur "Enregistrer" en bas à droite.

NB : si une unité est introuvable dans la liste, cela signifie qu'elle n'existe pas sur la plateforme. Pour créer une nouvelle unité, vous devez disposer des droits administrateurs.

Définir le format des données

Le format de données correspond à la nature des données du compteurs, il permet d'indiquer à la plateforme comment traiter ces données.

Il existe trois formats de données :

• Numérique : les données sont des nombres, avec ou sans décimales.
• Catégorielle : les données sont des chaînes de caractère, du texte.
• Index : les données sont des relevés d'index. Pour l'affichage et les calculs, la plateforme utilisera automatiquement les valeurs d'écart entre deux points de données consécutifs. En cas de diminution de valeur entre deux points de données consécutifs, on considère qu'il y a eu remise à zéro du compteur.

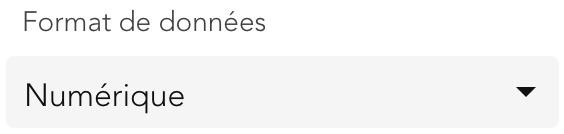

Pour définir le format des données, cliquez sur le champ Format de données puis cliquez sur le format correspondant aux données du compteurs.

Cliquez enfin sur "Enregistrer" en bas à droite.

Définir la fonction d'agrégation

La fonction d'agrégation définit la manière dont les données sont agrégées. Par exemple, lorsque le compteur contient des données dont la fréquence (aussi appelée "pas de temps") est de 1 point par minute et que l'on souhaite avoir un intervalle de mesure de 1 heure (voir section suivante), il est nécessaire de définir si l'on veut la somme des 60 points, ou leur moyenne, ou leur maximum, etc.

Les fonctions d'agrégation possibles sont les suivantes :

• Moyenne : la valeur agrégée est égale à la moyenne des points. Cette fonction est généralement utilisée pour les puissances, débits, températures, etc.
• Somme : la valeur agrégée est égale à la somme des points. Cette fonction est généralement utilisée pour les énergies, volumes, quantité, etc.
• Médiane : la valeur agrégée est égale à la valeur médiane des points.
• Minimum : la valeur agrégée est égale à la valeur minimum des points.
• Maximum : la valeur agrégée est égale à la valeur maximum des points.
• Dénombrement : la valeur agrégée est égale au nombre de points.

NB : le champ Fonction d'agrégation n'est pas disponible lorsque le Format de données est Catégorielle ou Index. Les calculs d'agrégation ne s'appliquent pas aux valeurs textuelles. Quant aux compteurs index, ils sont forcément agrégés en faisant la somme.

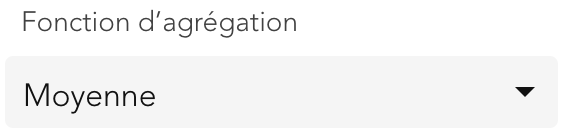

Pour définir la fonction d'agrégation, cliquez sur le champ Fonction d'agrégation puis cliquez sur la fonction souhaitée.

Cliquez enfin sur "Enregistrer" en bas à droite.

Définir l'intervalle de mesure

L'intervalle de mesure permet de définir le pas de temps du compteur, autrement dit la fréquence temporelle des points de données affichés par le compteur. Le plus petit intervalle possible est 10 secondes, le plus grand est 1 an.

Cet intervalle de mesure peut être différent de l'intervalle des données brutes. Par exemple il est possible de choisir un intervalle de mesure de 1 heure, même si le compteur contient des données brutes avec un point toutes les 10 minutes. Dans ce cas, le compteur affichera une valeur par heure, et cette valeur sera l'agrégation des points 10 minutes (valeur calculée en fonction de la Fonction d'agrégation présentée dans la section précédente).

Plusieurs ordres de grandeur sont possibles pour l'intervalle de mesure : Années, Mois, Jours, Heures, Minutes, Secondes et Données discontinue. Pour chaque ordre de grandeur, il est possible de choisir le nombre parmi une liste prédéfinie. Données discontinue correspond à un intervalle variable : le compteur affichera une valeur à chaque donnée brute rencontrée.

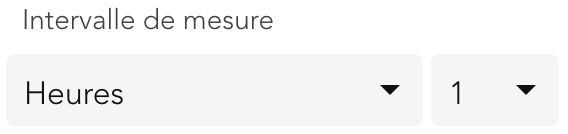

Pour modifier l'intervalle de mesure, dans le champ Intervalle de mesure cliquez tout d'abord sur l'ordre de grandeur pour en afficher la liste, et cliquez sur l'ordre de grandeur souhaité. Puis cliquez cette fois sur le nombre pour afficher la liste prédéfinie, si besoin utilisez la molette de la souris pour faire dérouler la liste, et cliquez sur le nombre voulu.

Pour terminer, cliquez sur "Enregistrer" en bas à droite.

NB : les listes prédéfinies de nombre proposent les intervalles les plus fréquents (par exemple les Jours vont de 1 à 30, car il est rare de visualiser des données avec un intervalle de 34 jours). A ce jour, il n'est pas possible de créer des intervalles personnalisés.

Attribuer une étiquette

Les étiquettes sont des éléments personnalisables qu'il est possible d'attribuer à plusieurs compteurs afin de les catégoriser. Chaque étiquette fait partie d'un ensemble appelé "catégorie".

Une fois les étiquettes attribuées à des compteurs, il est possible de filtrer le contenu de l'espace "Compteurs" et de retrouver facilement uniquement les compteurs faisant partie d'une ou plusieurs catégories.

Pour attribuer une étiquette, cliquez sur le champ "Etiquettes" pour afficher la liste déroulante des étiquettes existantes, puis cliquez sur l'étiquette que vous souhaitez attribuer.

Il est possible d'attribuer plusieurs étiquettes à un compteur.

Pour retirer une étiquette d'un compteur, cliquez sur la croix située à droite de l'étiquette.

NB : la catégorie à laquelle appartient l'étiquette est identifiable grâce à sa couleur (bien que plusieurs catégories puissent avoir une même couleur) et au nom affiché au début de l'étiquette (exemple : si le nom de l'étiquette est "Energy: Electricity", la catégorie est "Energy").

Si vous souhaitez attribuer une étiquette non existante, consultez l'article "Créer une étiquette".

Pour terminer, cliquez sur "Enregistrer" en bas à droite.

Modifier les paramètres de correction de données

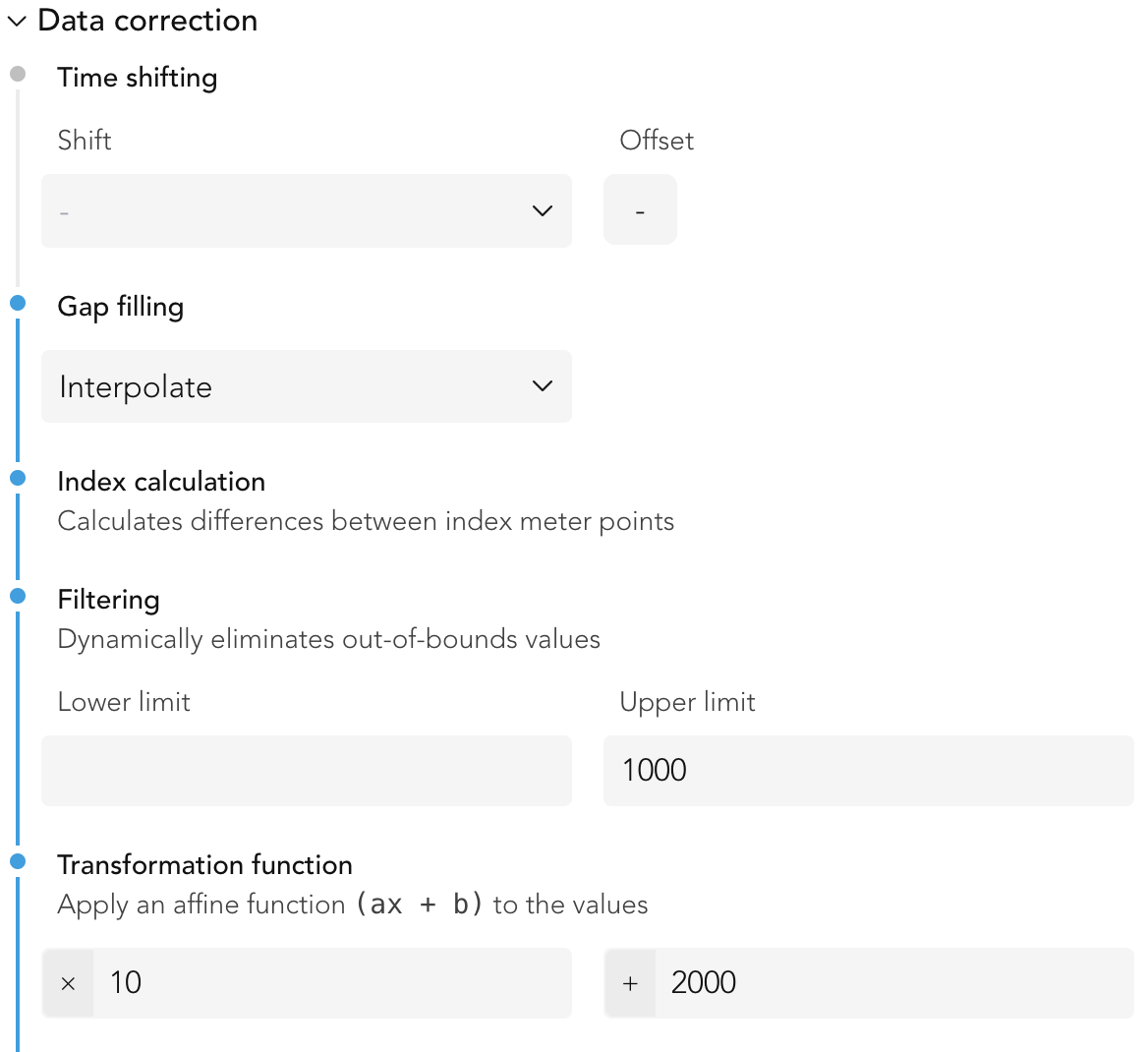

Des paramètres supplémentaires peuvent être utilisés pour traiter dynamiquement les données de compteurs. Pour accéder à ces paramètres, cliquez sur le champ Correction des données.

Décalage temporel

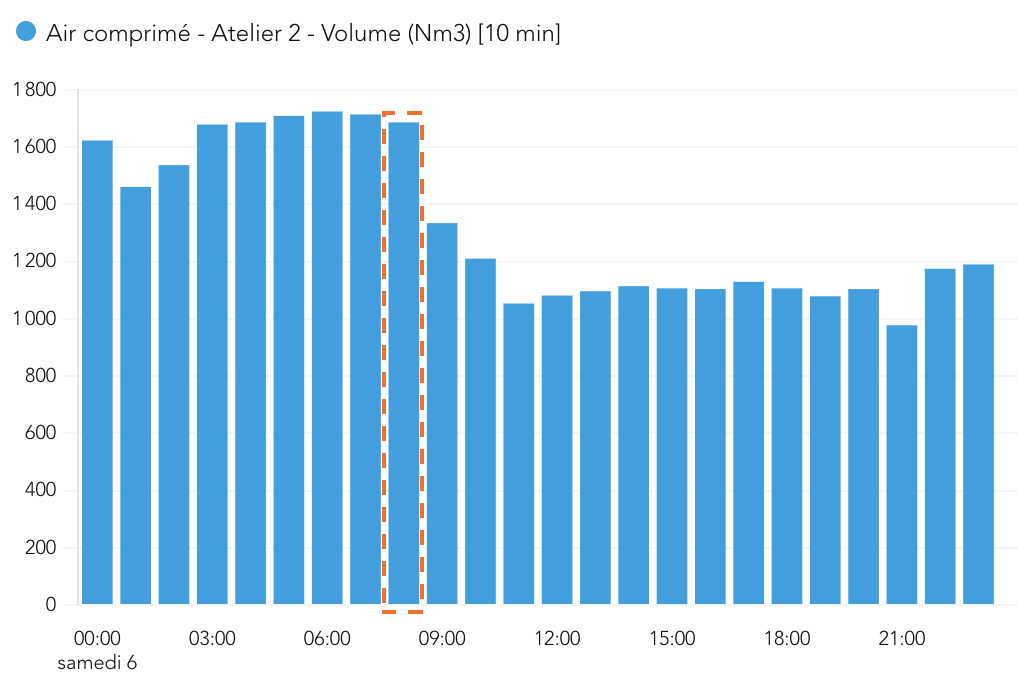

• Shift : permet de décaler temporellement les données affichées par le compteur. Par exemple, avec un shift de 4 heures, les données réelles de 04h00 seront affichées à 08h00.

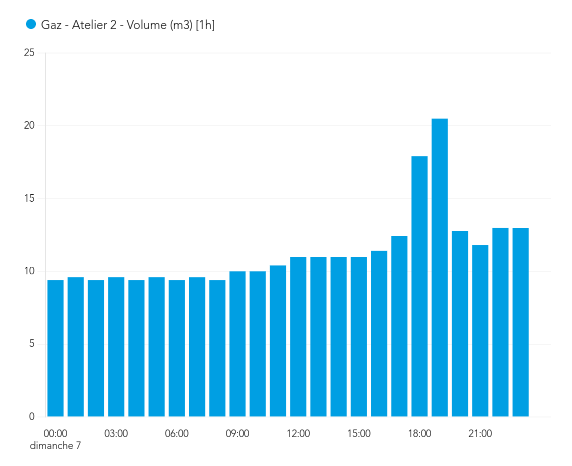

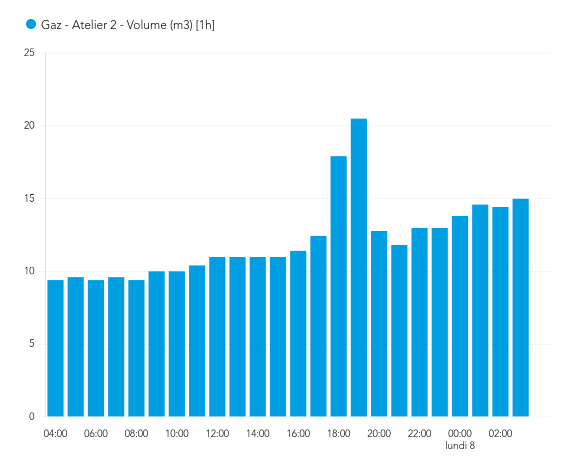

                                       Sans Shift                                                                Avec Shift = 4 heures



Pour ajouter un shift, la procédure est la même que pour Intervalle de mesure (voir section précédente). Cliquez tout d'abord sur le champ Shift pour afficher la liste des ordres de grandeur puis cliquez sur l'ordre de grandeur souhaité. Puis cliquez cette fois sur le nombre pour afficher la liste prédéfinie, si besoin utilisez la molette de la souris pour faire dérouler la liste, et cliquez sur le nombre voulu.

• Offset : permet de décaler temporellement les pas de temps d'agrégation des données. Par exemple, avec un offset de 4 heures, en agrégeant les données au pas de temps 1 jour, ce sont les données comprises entre 04:00 et 04:00 le lendemain qui seront agrégées. À la différence du Shift, les dates d'origine des points sont affichées telles quelles. À noter que lorsqu'un graphique affiche les données de plusieurs compteurs, l'offset du premier compteur est utilisé pour le décalage d'agrégation.

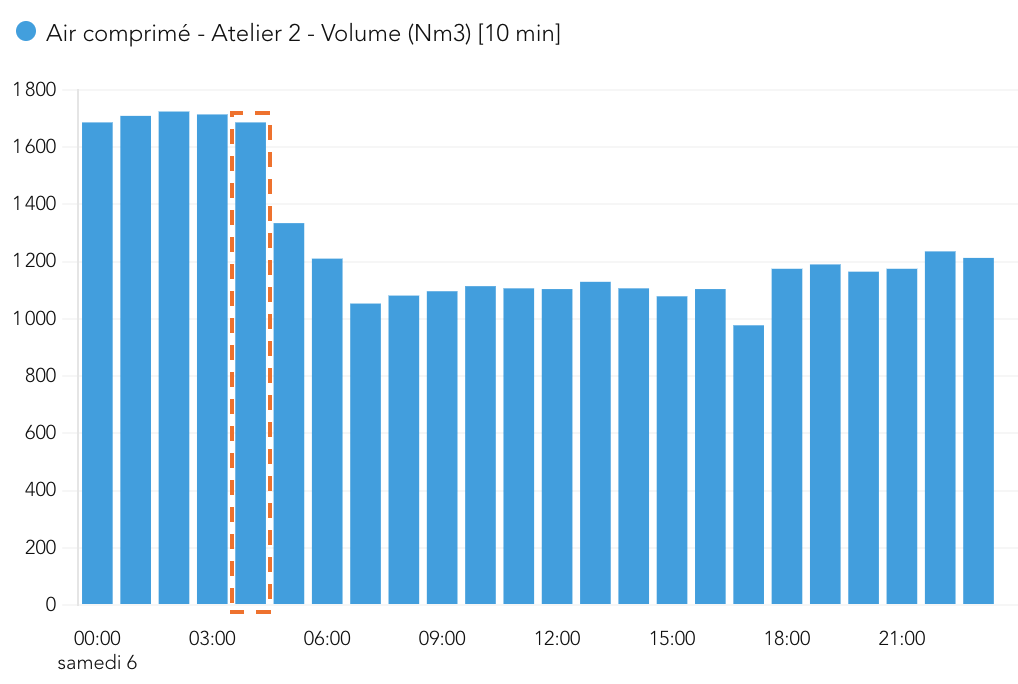

                                       Sans Offset                                                 Avec Offset = 4 heures

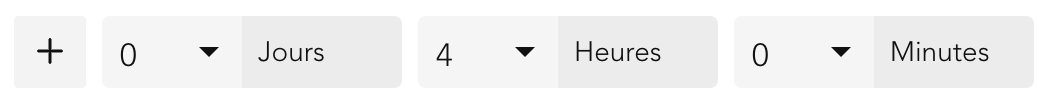

Pour ajouter un Offset, cliquez sur le champ Offset. Un cadre s'affiche et vous permets de définir la valeur de l'Offset en termes de Jours, Heures et Minutes. Pour cela, cliquez sur les nombres pour afficher les listes déroulantes et sélectionner les valeurs souhaitées.

Vous pouvez aussi choisir le signe de l'Offset en cliquant sur l'icône à gauche du cadre, le signe devient alors .

Remplissage des valeurs manquantes

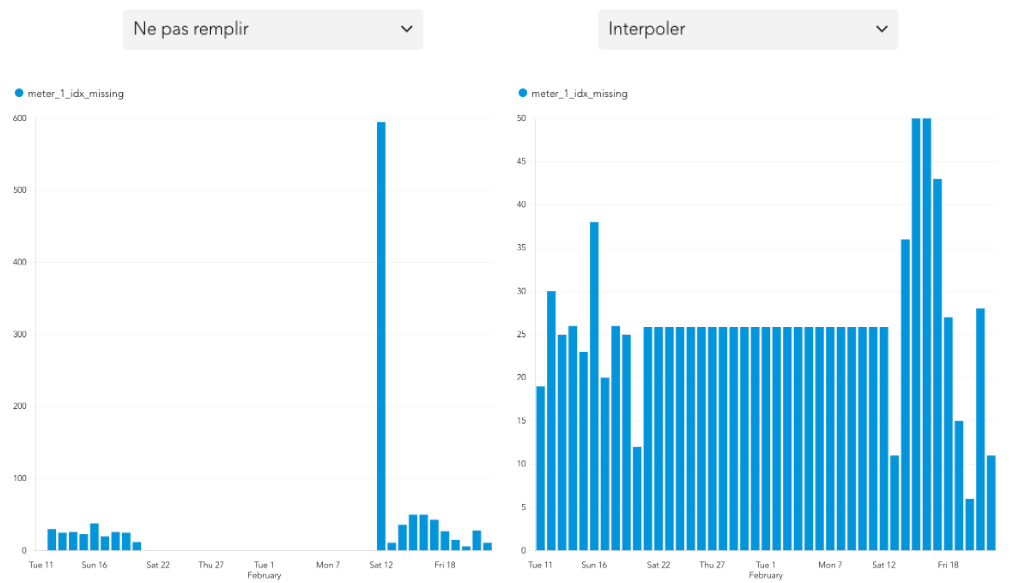

Pour les compteurs index, il est possible de remplir un trou de données manquantes par une interpolation entre la valeur de début et la valeur de fin du trou.

Exemple :

Filtrage

Le filtrage permet d'ignorer automatiquement des valeurs en dehors de limites haute et basse.

• Limite inférieure : permet de définir un seuil en-dessous duquel, les valeurs de données brutes seront ignorées. Sur les compteurs index, la limite s'applique sur la différence entre deux valeurs (relevés) successives, sur les données agrégées (non les données brutes).
• Limite supérieure : permet de définir un seuil au-dessus duquel, les valeurs de données brutes seront ignorées. Sur les compteurs index, la limite s'applique sur la différence entre deux valeurs (relevés) successives, sur les données agrégées (non les données brutes).

Transformation des données

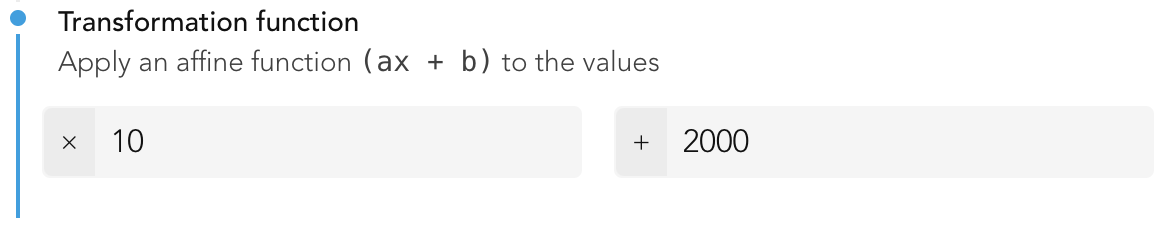

La transformation des données permet d’appliquer les coefficients d’une fonction affine sur toutes les données du compteur.

Cela peut être utile par exemple pour convertir des impulsions reçues en unités d’énergie ou pour corriger le décalage d’un compteur.

Exemple : pour une donnée X dont la valeur est 100, en appliquant les coefficients « a = 10 » et « b = 2000 », la valeur affichée sera alors 10*X + 2000 = 3000.

Une fois les paramètres définis, cliquez sur "Enregistrer" en bas à droite.

Ajouter et supprimer un commentaire

Les commentaires permettent de noter ou d’échanger avec d'autres utilisateurs toutes les informations importantes ou nouveaux événements liés à un compteur.

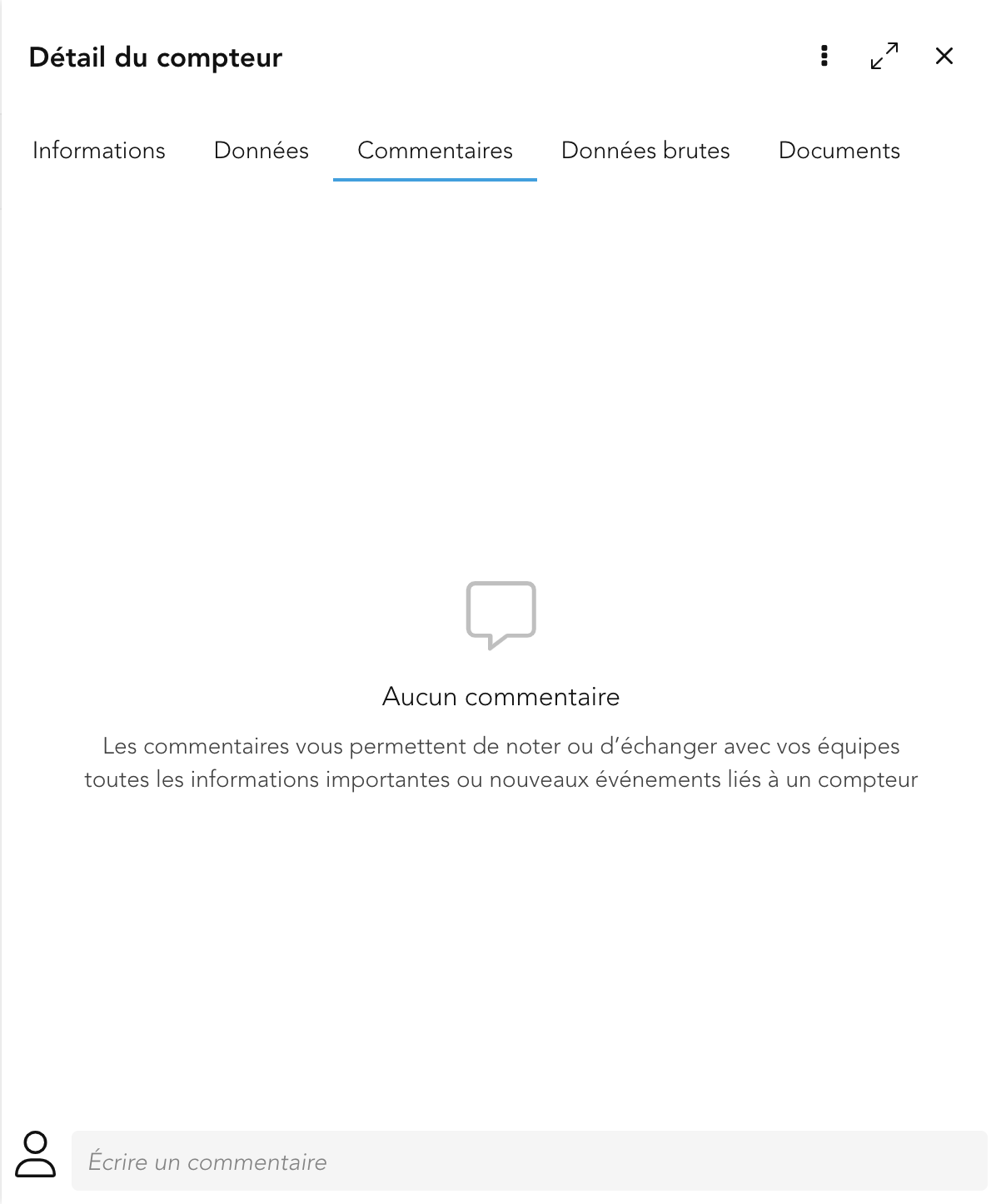

Pour cela, allez dans l'onglet "Commentaires".

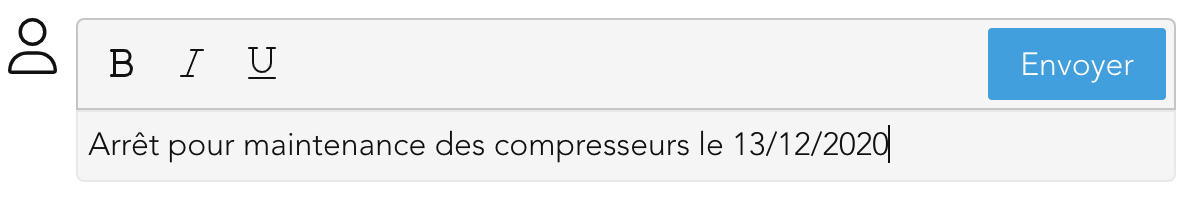

Pour ajouter un nouveau commentaire, cliquez dans la zone de texte située en bas de la page et écrivez votre commentaire. Il est possible de mettre en gras, en italique ou souligner le texte à l'aide des icônes correspondantes. Pour publier votre commentaire, cliquez sur "Envoyer".

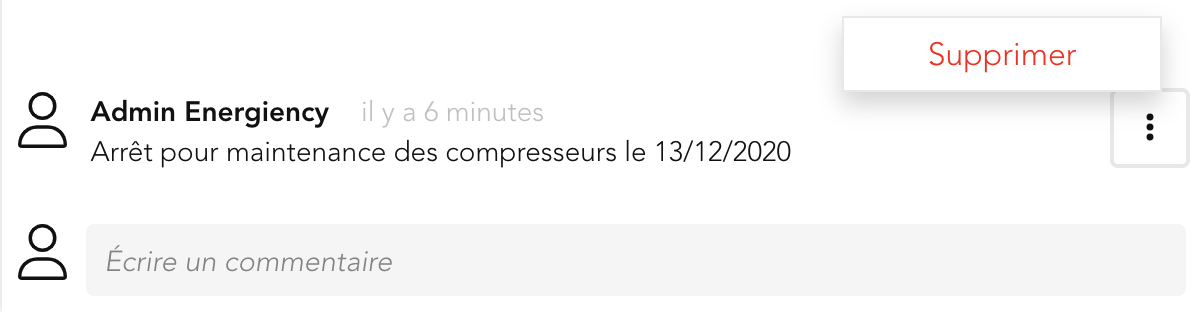

Pour supprimer un commentaire, cliquez sur le bouton à droite du commentaire, puis cliquez sur "Supprimer".

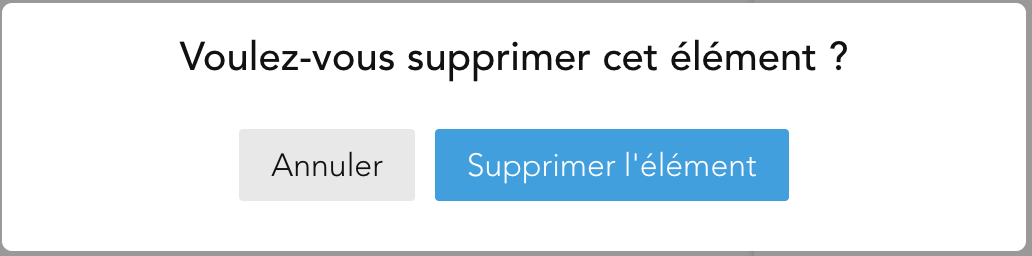

Un message apparait alors pour demander confirmation : cliquez sur "Supprimer l'élément".

Modifier les données brutes

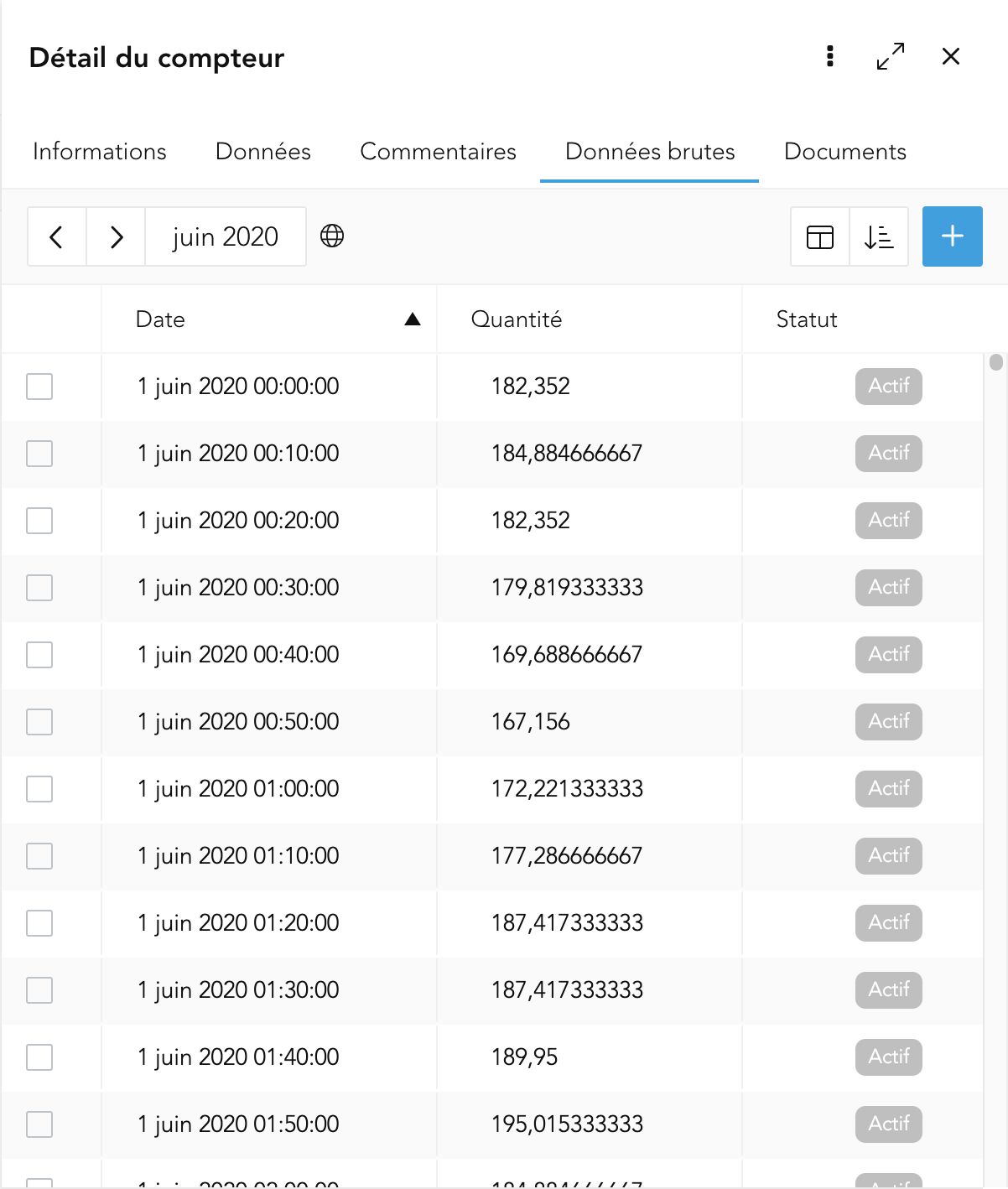

L'onglet "Données brutes" permet de visualiser les données telles qu'elles ont été intégrées dans la plateforme Energiency. Les points et leur date ne sont aucunement affectés par la configuration du compteur. Il est toutefois possible de modifier ces données directement depuis la plateforme.

Ajouter une donnée

Pour ajouter un point de donnée, cliquez sur le bouton "Ajouter un point" en haut à droite.

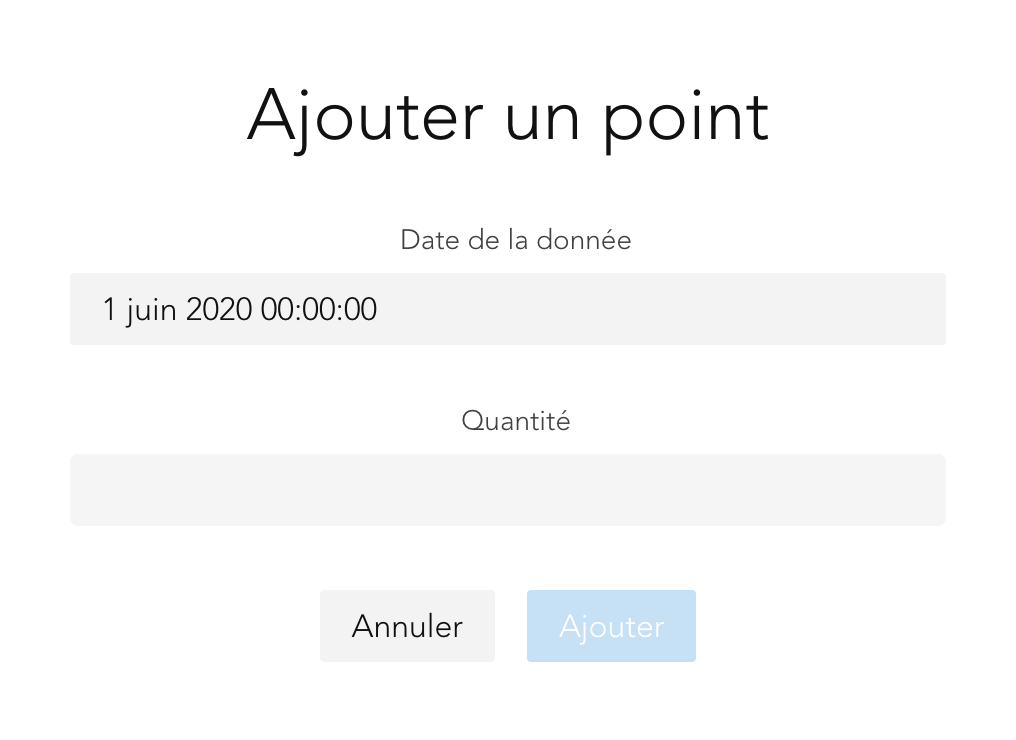

La fenêtre suivante s'affiche :

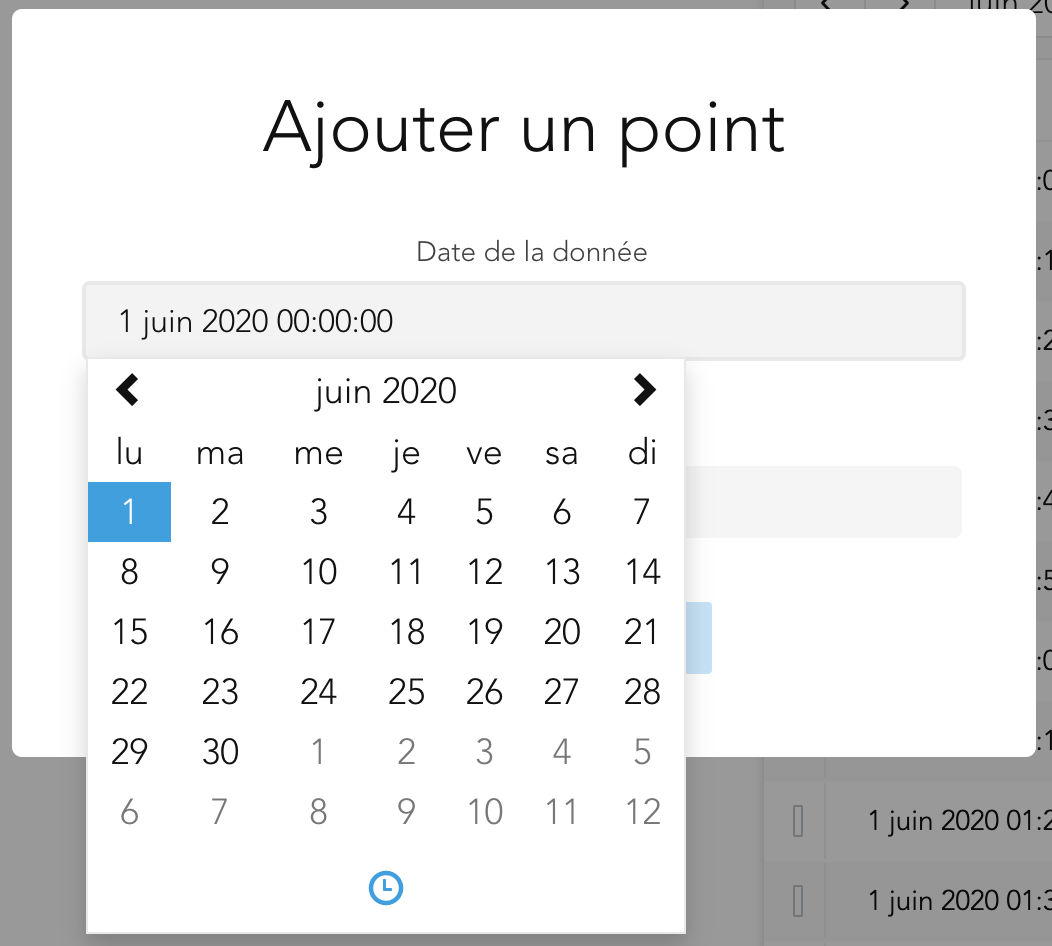

Cliquez sur le champ Date de la donnée pour ouvrir un calendrier.

Pour définir une date, cliquez sur le jour correspondant. En haut de chaque calendrier, vous pouvez cliquer sur la période affichée pour changer d'ordre de grandeur (mois/année/décade) et utiliser les flèches horizontales pour modifier la période.

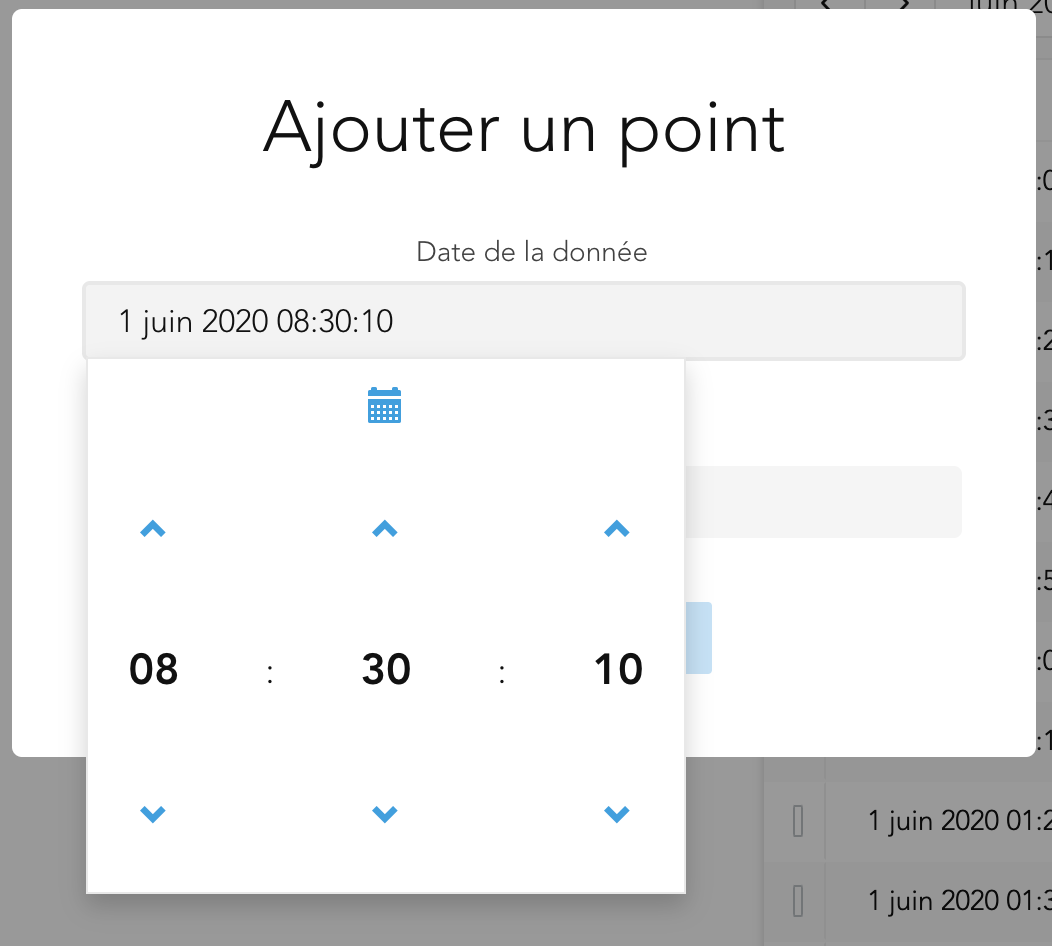

Pour définir l'heure, en bas de chaque calendrier vous pouvez cliquer sur le bouton "Select time" . Puis cliquez sur les flèches verticales pour changer l'heure, les minutes et les secondes, ou bien cliquez sur les chiffres pour afficher une liste prédéfinie vous permettant de sélectionner rapidement l'heure, les minutes et les secondes.

Une fois la date et l'heure définies, cliquez en dehors du calendrier pour le faire disparaitre.

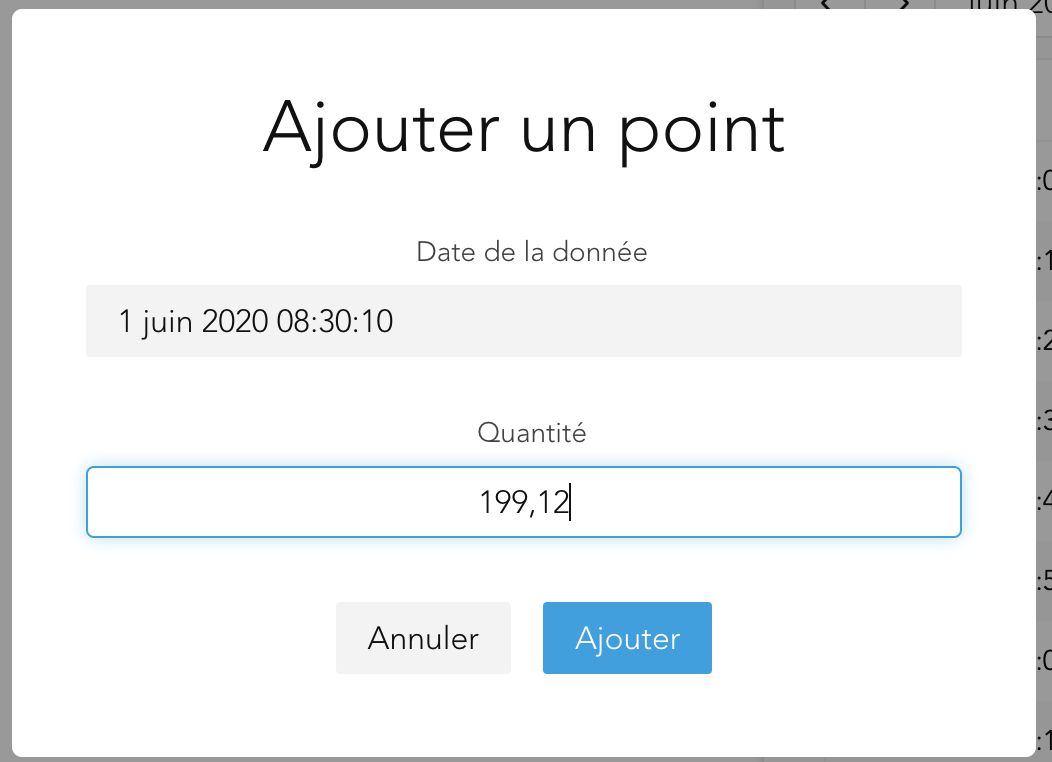

Cliquez ensuite sur le champ Quantité (qui désigne la valeur du point), et écrivez le nombre correspondant à la valeur du point que vous souhaitez créer. Cliquez ensuite sur "Ajouter".

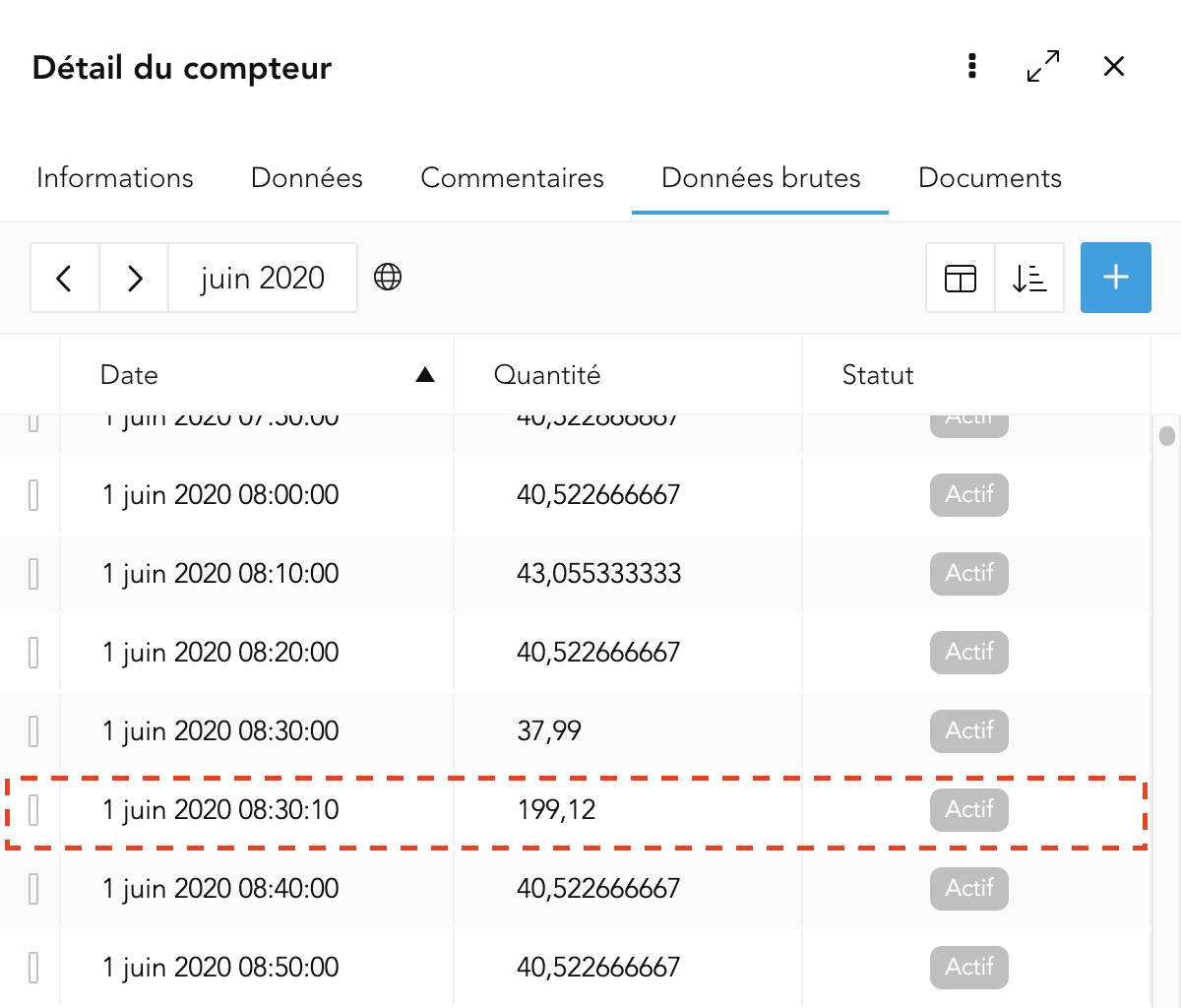

Le point apparait désormais parmi les autres données (encadré en rouge ci-dessous).

Modifier une donnée

Pour modifier une donnée, il faut modifier la valeur du point. Pour cela, survolez avec le curseur de votre souris la valeur dans la colonne Quantité afin de faire apparaitre le symbole . Cliquez sur sur le symbole.

La valeur devient modifiable. Ecrivez la nouvelle valeur puis cliquez en dehors de la zone de texte pour valider.

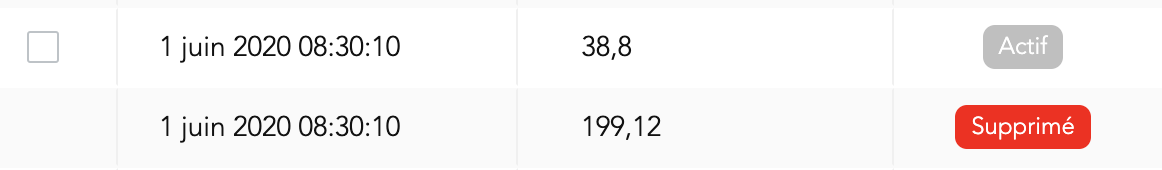

Pour terminer, cliquez sur "Enregistrer" en bas à droite. La nouvelle valeur apparait avec le statut Actif (elle peut être à nouveau modifiée), tandis que l'ancienne valeur reste visible mais avec le statut Supprimé (elle ne peut plus être modifiée ni récupérée).

NB : les points de données dont le statut est Supprimé apparaissent de manière indicative afin de garder un historique des modifications, mais ils sont inactifs et ne sont plus utilisés dans l'affichage et les calculs des données du compteur.

Supprimer une donnée

Avertissement : toute suppression d'un point de donnée est définitive. Il suffit toutefois d'ajouter un nouveau point de date et de valeur identiques pour remplacer le point supprimé.

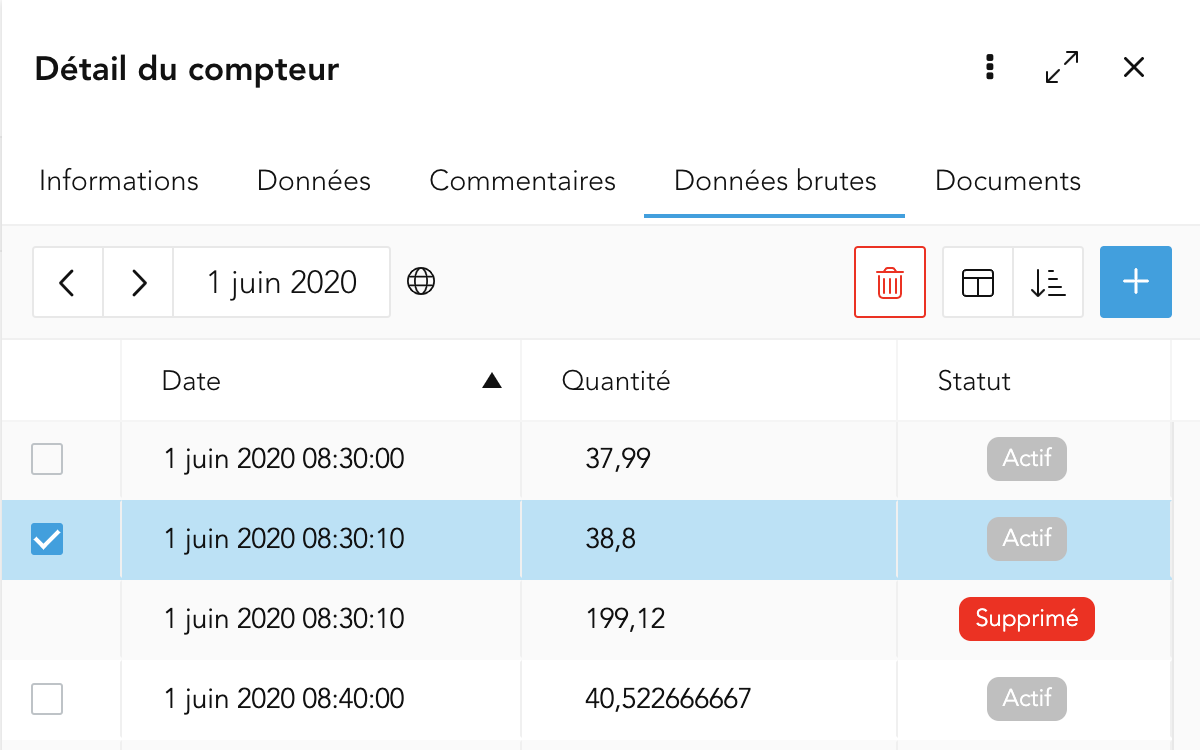

Pour supprimer un point, cliquez sur la case située à gauche de la date. Il est aussi possible de sélectionner plusieurs points, en cliquant à chaque fois sur leur case .

Un bouton "Supprimer les points sélectionnés" apparait, cliquez dessus.

Un message apparait alors pour demander confirmation : cliquez sur "Supprimer l'élément".

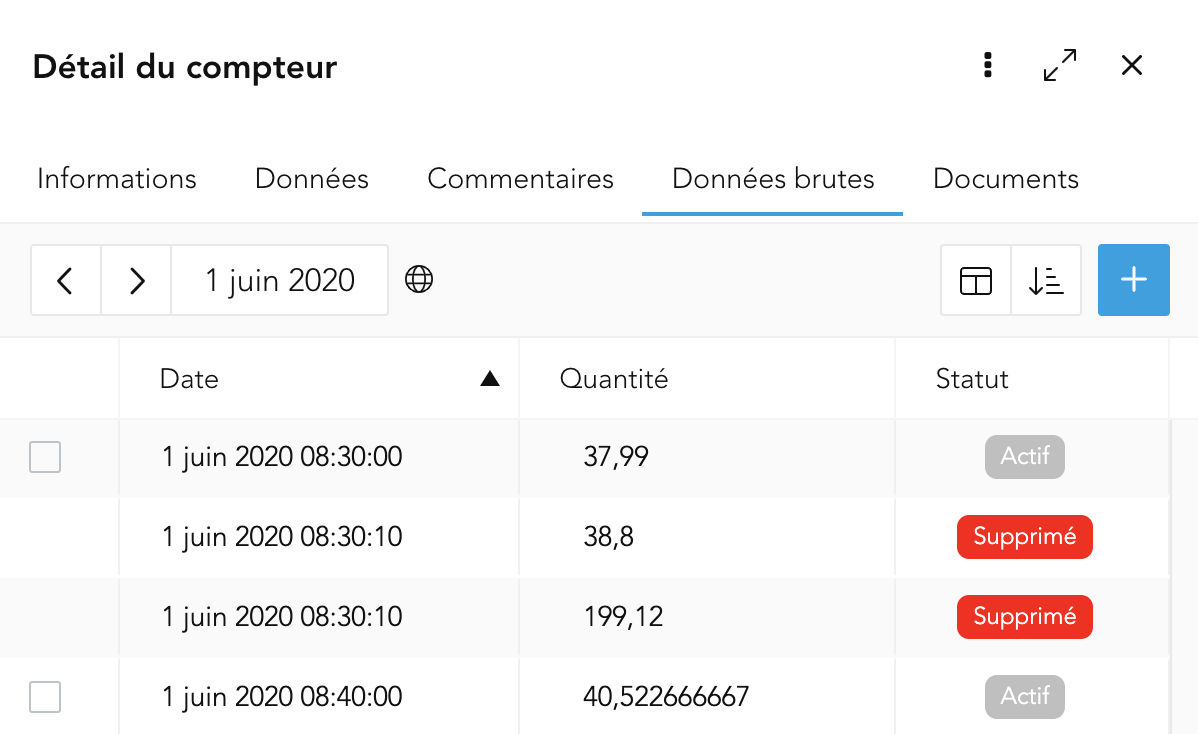

Le point ainsi supprimé reste visible mais avec le statut Supprimé.

NB : les points de données dont le statut est Supprimé apparaissent de manière indicative afin de garder un historique des modifications, mais ils sont inactifs et ne sont plus utilisés dans l'affichage et les calculs des données du compteur.

Ajouter/modifier/supprimer un document

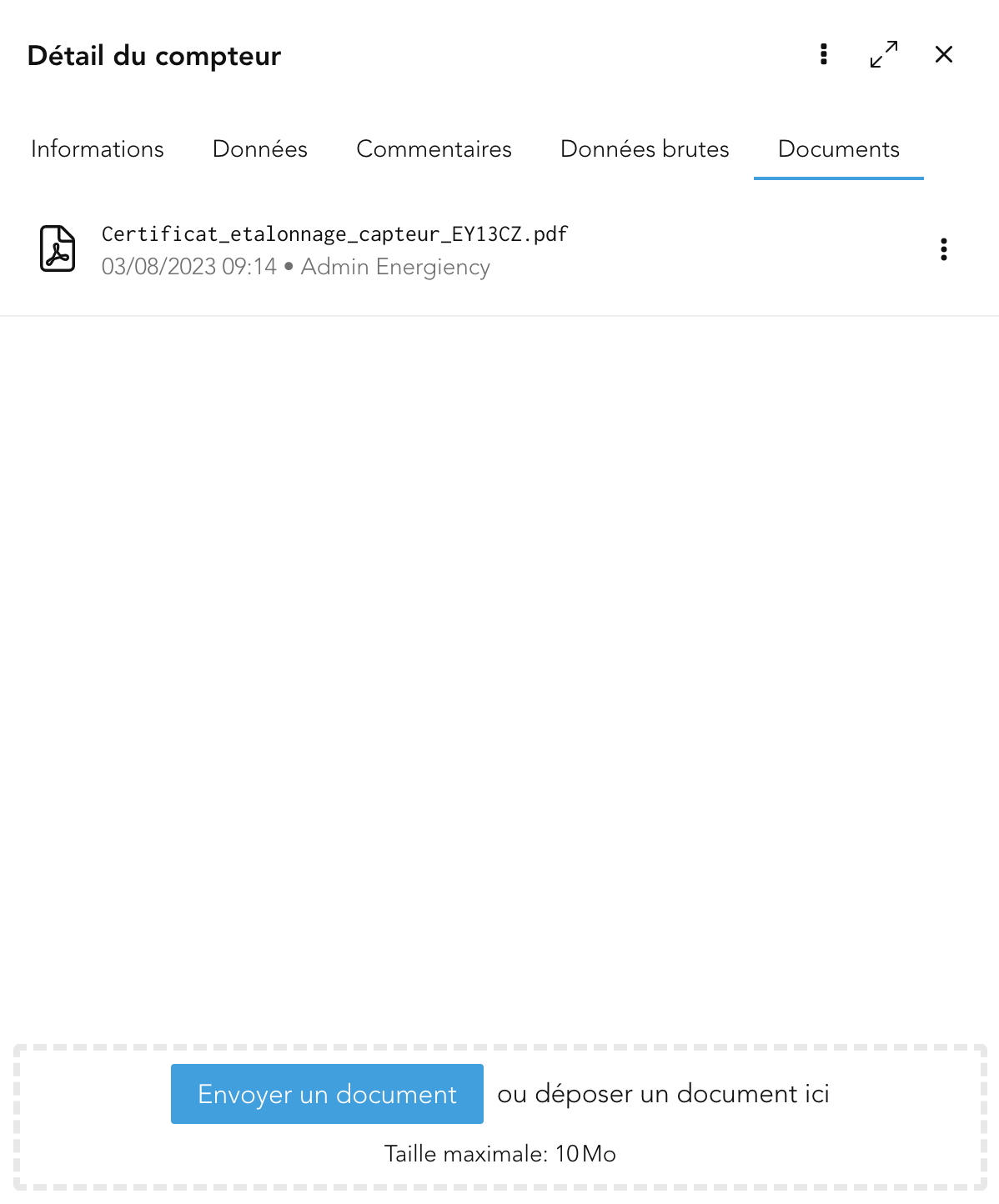

Dans l'onglet "Documents", il est possible d'ajouter des documents concernant le compteur (certificat d'étalonnage, etc).

Ajouter un document

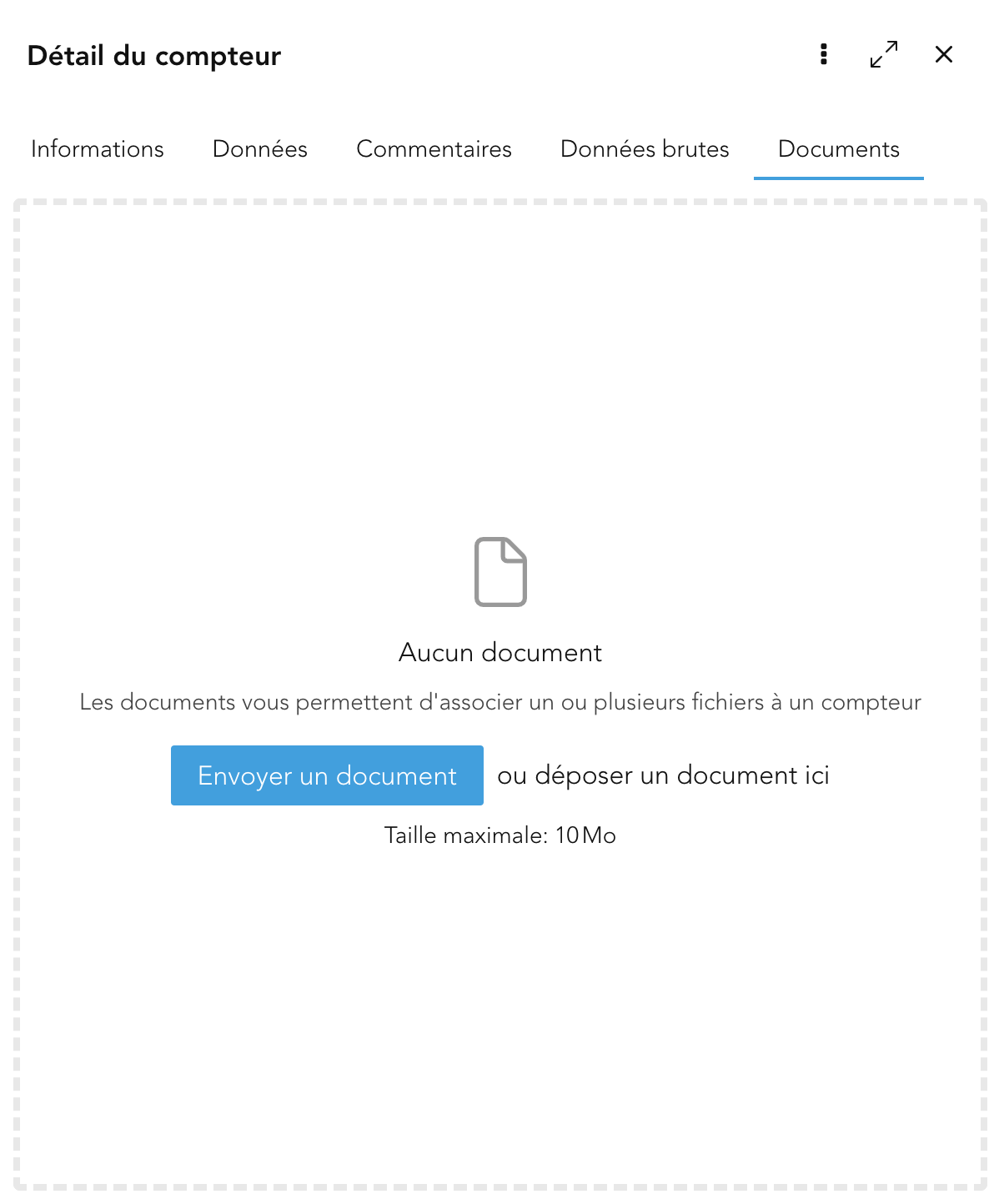

Pour ajouter un document, cliquez sur "Envoyer un document" et sélectionner le document souhaité, ou glisser-déposer le document. Le document apparait et peut être désormais consulté par tous les utilisateurs ayant accès au compteur.

NB : la taille maximum acceptée pour un fichier est 10 Mo.

Le document apparaîtra également dans l'espace Documents de la plateforme.

Renommer un document

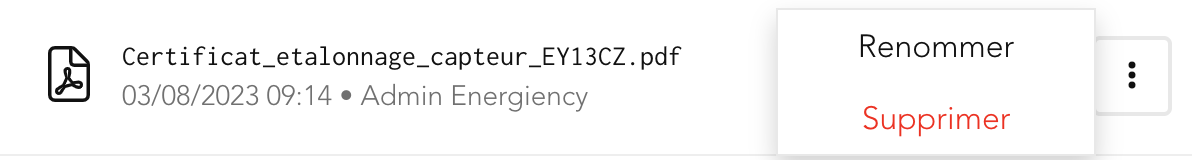

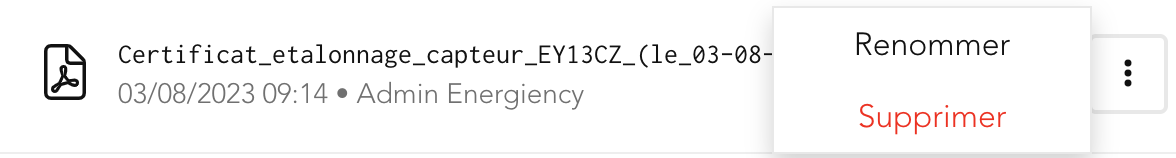

Il est possible de modifier le nom du document. Pour cela, cliquez sur le bouton , puis sur "Renommer".

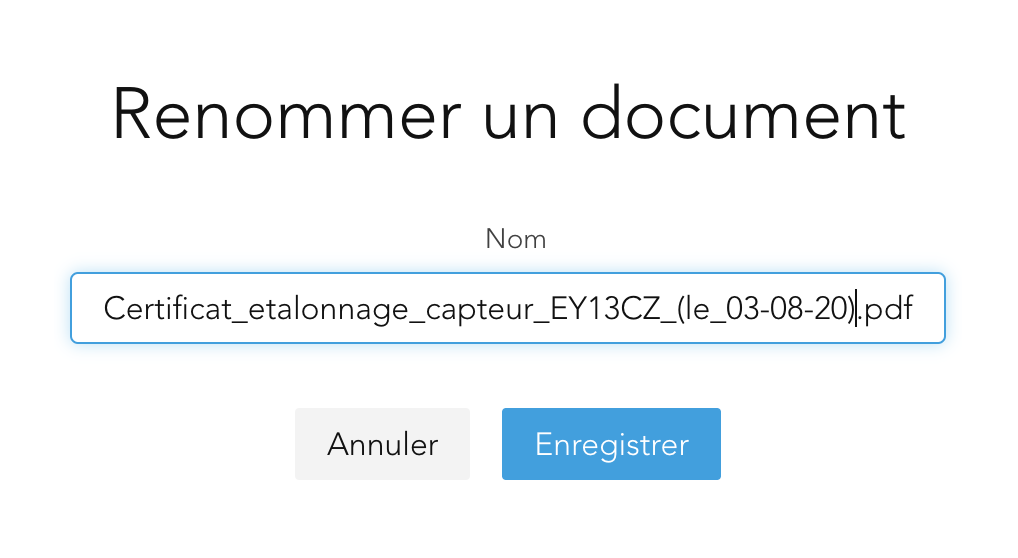

Une fenêtre Renommer un document s'affiche. Cliquez sur le champ Nom et modifiez le texte. Une fois terminé, cliquez sur "Enregistrer".

Le nom du document est alors mis à jour.

Supprimer un document

Pour supprimer un document, cliquez sur le bouton , puis sur "Supprimer". Attention : il n'y a pas de message pour demander confirmation, le document est immédiatement supprimé.

Le document sera également supprimé dans l'espace Documents de la plateforme.
