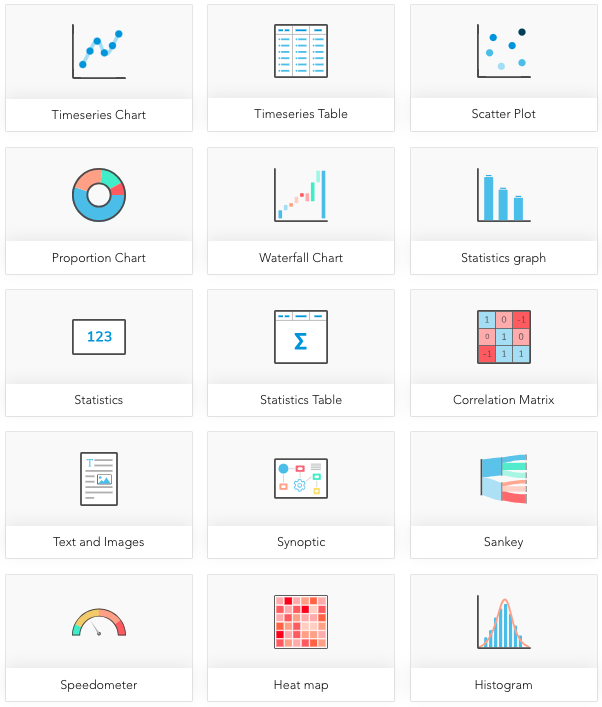

Liste des widgets

L'objectif de cet article est de présenter les différents widgets et de donner une brève explication de leur utilité. La modification de chaque widget est abordée dans l'article Paramétrer un widget.

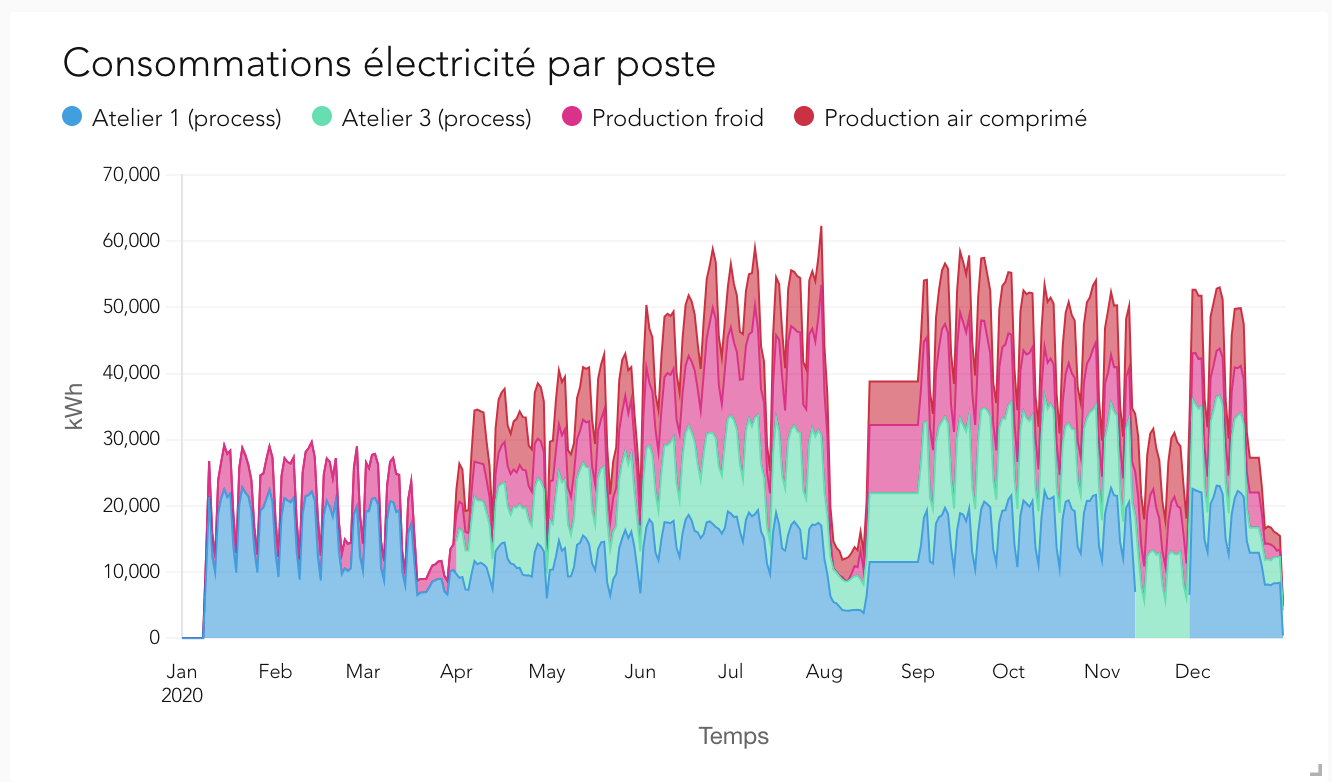

Série temporelle

Ce widget permet de visualiser l’évolution d'un ou plusieurs jeux de données dans le temps. Il est possible de choisir différents types de visualisation : courbes, barres, paliers, aires, etc. Il est possible d'utiliser deux axes Y, d'empiler les données, de les afficher de manière cumulative dans le temps, de les ranger par ordre croissant/décroissant ("Monotone"), ou encore d'ajouter une comparaison par rapport à une année antérieure.

Quand l'utiliser : pour afficher graphiquement des valeurs qui évoluent dans le temps, et pour éventuellement les comparer à d'autres valeurs (données historiques, cibles, etc)

Exemples d'utilisation :

• consommation journalière de gaz au cours d'une année
• température moyenne heure par heure d'un four au cours d'un mois
• évolution de la puissance d'un compresseur au cours d'une semaine, comparée au débit d'air comprimé produit
• visualisation du talon de consommation
• évolution de la part consommée d'un budget énergie annuel

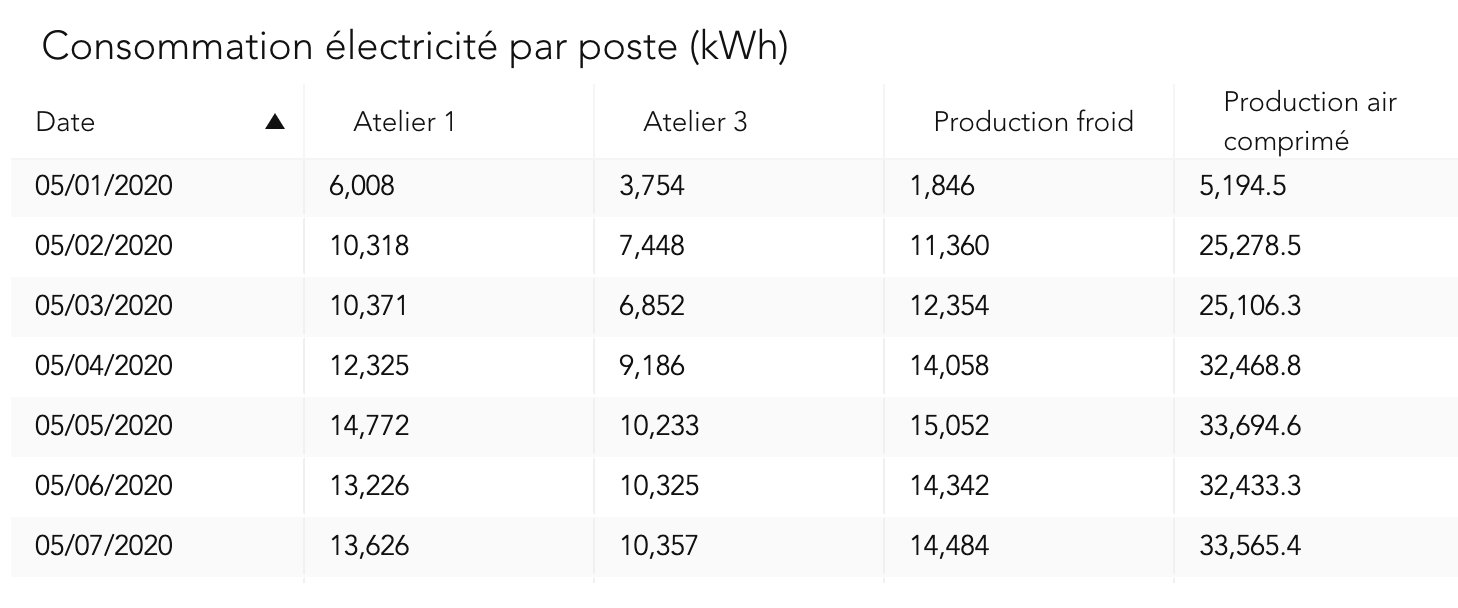

Tableau temporel

Ce widget permet d'afficher les valeurs numériques d'un ou plusieurs jeux de données, ordonnées par date ou valeur de colonne.

Quand l'utiliser : pour afficher numériquement des valeurs qui évoluent dans le temps, et pour éventuellement les comparer à d'autres valeurs (données historiques, cibles, etc).

Exemples d'utilisation :

• production mensuelle de vapeur
• consommation totale hebdomadaire d'électricité
• quantité journalière de pièces produites
• indicateur de performance journalier (kWh/pièce) avec pastille colorée selon un objectif

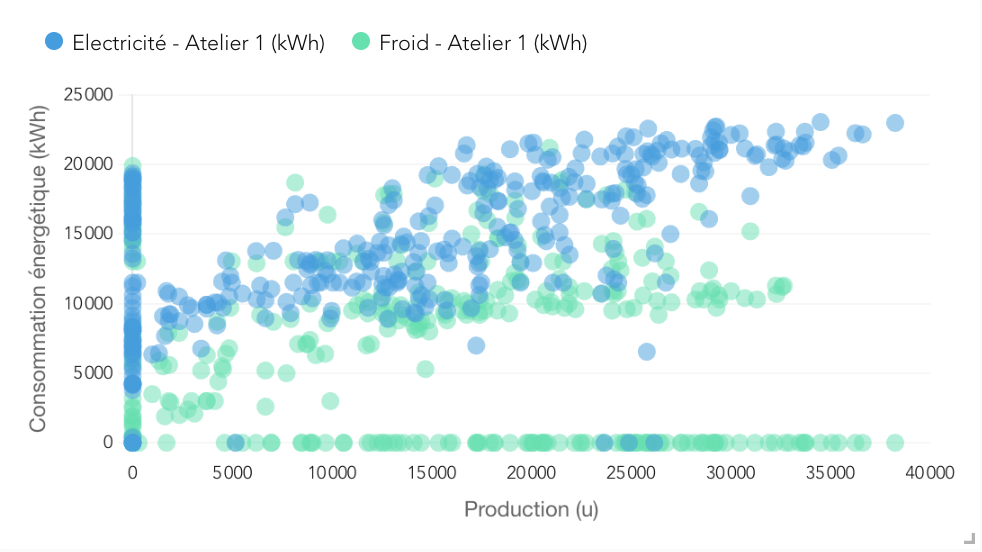

Nuage de points

Ce widget permet d'afficher les données sur deux ou trois axes : X, Y et Z.  Cela permet de visualiser un jeu de données en fonction d'un autre jeu de données. Le troisième axe Z peut être affiché en utilisant le dégradé de couleurs. Il peut être utilisé de 2 manières différentes :

• afficher un jeu de données en X et plusieurs jeux de données en Y

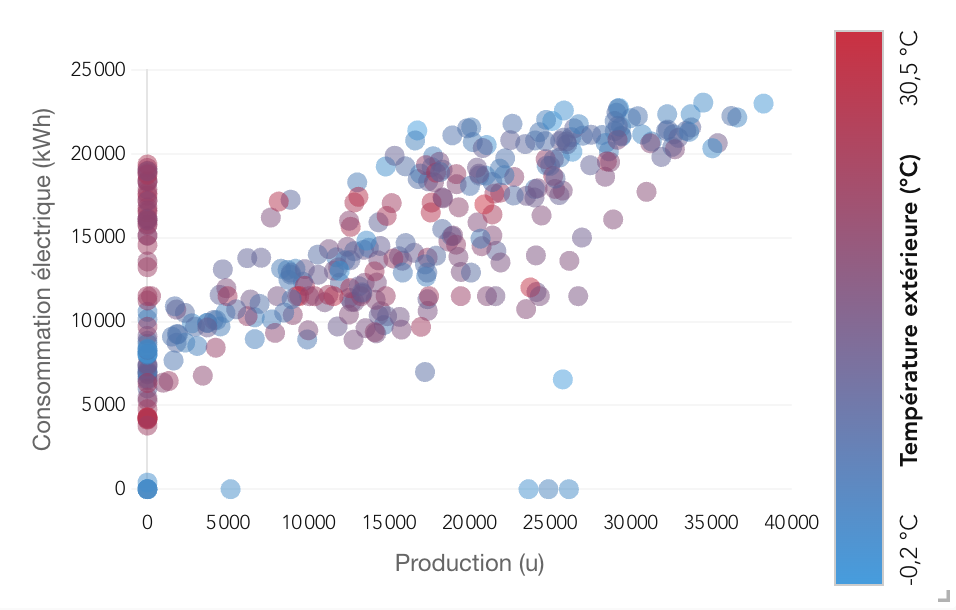

• afficher un jeu de données sur chaque axe (X, Y, Z=échelle de couleur) afin de représenter jusqu'à 3 dimensions



Quand l'utiliser : pour analyser l'influence d'un paramètre sur un autre, et éventuellement pour définir une relation mathématique entre ces deux paramètres.

Exemples d'utilisation :

• consommation de gaz  d'un site (Y) en fonction de la température extérieure (X)
• consommation de gaz d'une chaudière (Y) en fonction de la pression (X)
• consommation électrique d'un groupe froid (Y) en fonction du débit d'eau glacée produite (X), coloré en fonction de la température extérieure (Z)

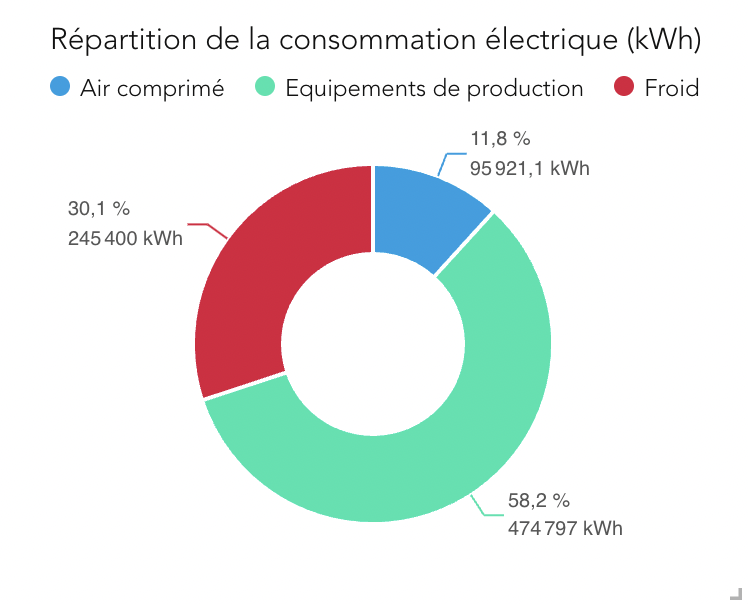

Graphe de proportion

Ce widget permet de visualiser la part relative de plusieurs jeux de données par rapport à la somme de ces jeux de données.

Quand l'utiliser : pour afficher la répartition d'une quantité et identifier les parts les plus importantes.

Exemples d'utilisation :

• répartition de la consommation d'électricité par atelier
• part de CO2 de chaque énergie dans la consommation totale de l'usine
• part du talon de consommation dans la consommation totale

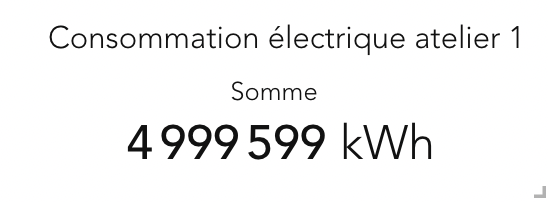

Statistique

Ce widget permet de réaliser des calculs d'agrégation sur un compteur ou une formule à partir de fonctions statistiques existantes. La statistique peut être une somme, une moyenne, un maximum, un minimum, un écart-type, etc. Il est possible de mettre en forme le texte et le fond en fonction d'une comparaison à un seuil (mise en forme conditionnelle).

Quand l'utiliser : pour calculer un total, une moyenne, ou d'autres statistiques sur une période. On peut aussi l'utiliser pour afficher n'importe quel indicateur important.

Exemples d'utilisation :

• consommation totale électrique sur le mois
• rendement moyen d'une chaudière
• ratio moyen journalier de production d'air comprimé
• écart de consommation par rapport à l'année précédente

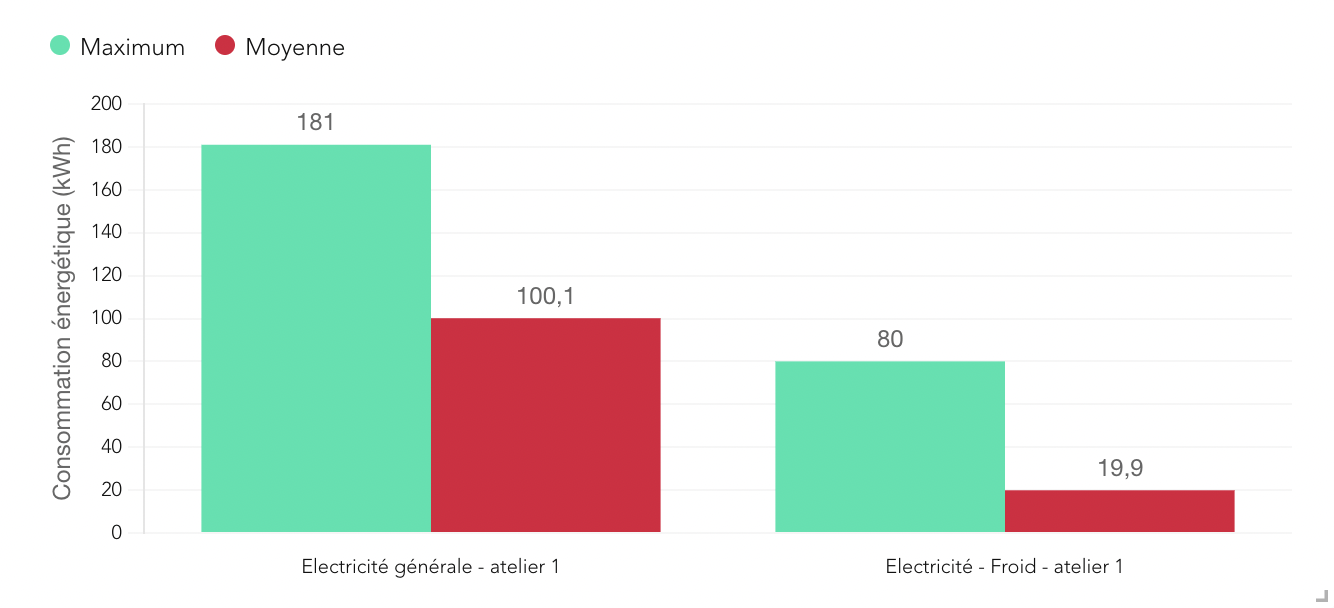

Graphe de statistiques

Ce widget permet d'afficher, sous forme de diagramme en barres, une ou plusieurs statistiques pour un ou plusieurs jeux de données. Les jeux de données s'affichent sur l’axe X, et les statistiques s'affichent sur l'axe Y. Les statistiques peuvent être une somme, une moyenne, un maximum, un minimum, un écart-type, etc.

Quand l'utiliser : pour afficher graphiquement des statistiques sur plusieurs flux de données, et pouvoir les comparer visuellement entre elles.

Exemples d'utilisation :
- total de consommation des différents groupes froids du bâtiment
- statistiques sur les températures de trois fours

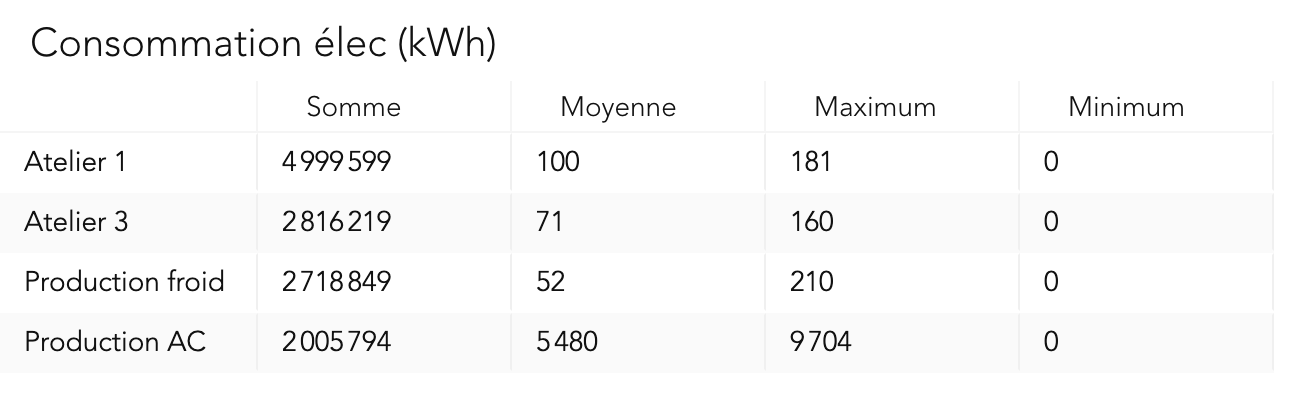

Tableau de statistiques

Ce widget permet de calculer et d'afficher sous forme de tableau une ou plusieurs statistiques pour un ou plusieurs jeux de données. Les statistiques peuvent être une somme, une moyenne, un maximum, un minimum, un écart-type, etc.

Quand l'utiliser : pour afficher numériquement des statistiques sur plusieurs flux de données, et pouvoir les comparer numériquement entre elles.

Exemples d'utilisation :

• total de consommation des différents groupes froids du bâtiment
• statistiques sur les températures de trois fours
• comparaison multisite d'un indicateur de consommation ou performance

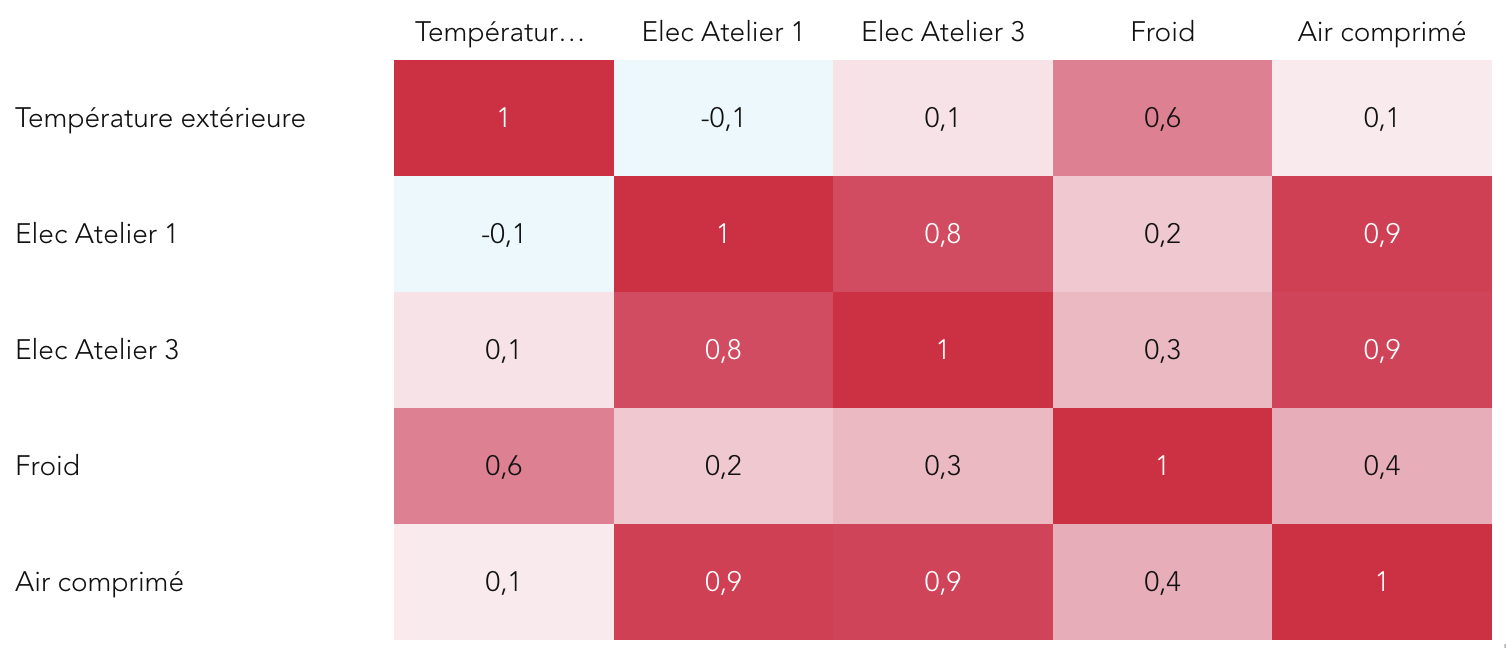

Matrice de corrélation

Ce widget permet de calculer et d'afficher sous forme de matrice les coefficients de corrélation entre plusieurs jeux de données.

Quand l'utiliser : pour analyser l'influence que chaque paramètre a sur de nombreux autres paramètres, et identifier visuellement les liens d'influence significative.

Exemples d'utilisation :

• analyse des liens d'influence entre les différents paramètres d'une ligne de production
• analyse de l'influence des facteurs météorologiques sur les différentes consommations d'énergie

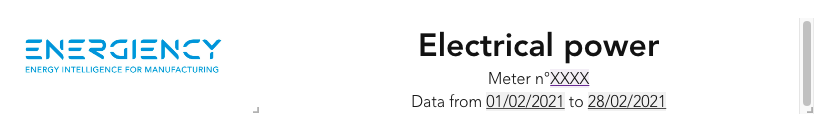

Texte et images

Ce widget est une zone de texte libre, dans laquelle il est possible d'écrire du texte, insérer des images, ajouter des liens hypertexte, afficher des variables, etc. Le widget peut également contenir des statistiques de jeux de données, calculées dynamiquement sur le pas et la plage de temps définis.

Quand l'utiliser : pour ajouter un titre, une description, une image, un commentaire, etc. Il permet également d'ajouter les dates sur un rapport PDF.

Exemples d'utilisation :

• titre et dates du rapport mensuel de consommation d'électricité
• espace de commentaires à compléter avant la génération du rapport d'air comprimé
• capture du plan de distribution de vapeur dans l'usine

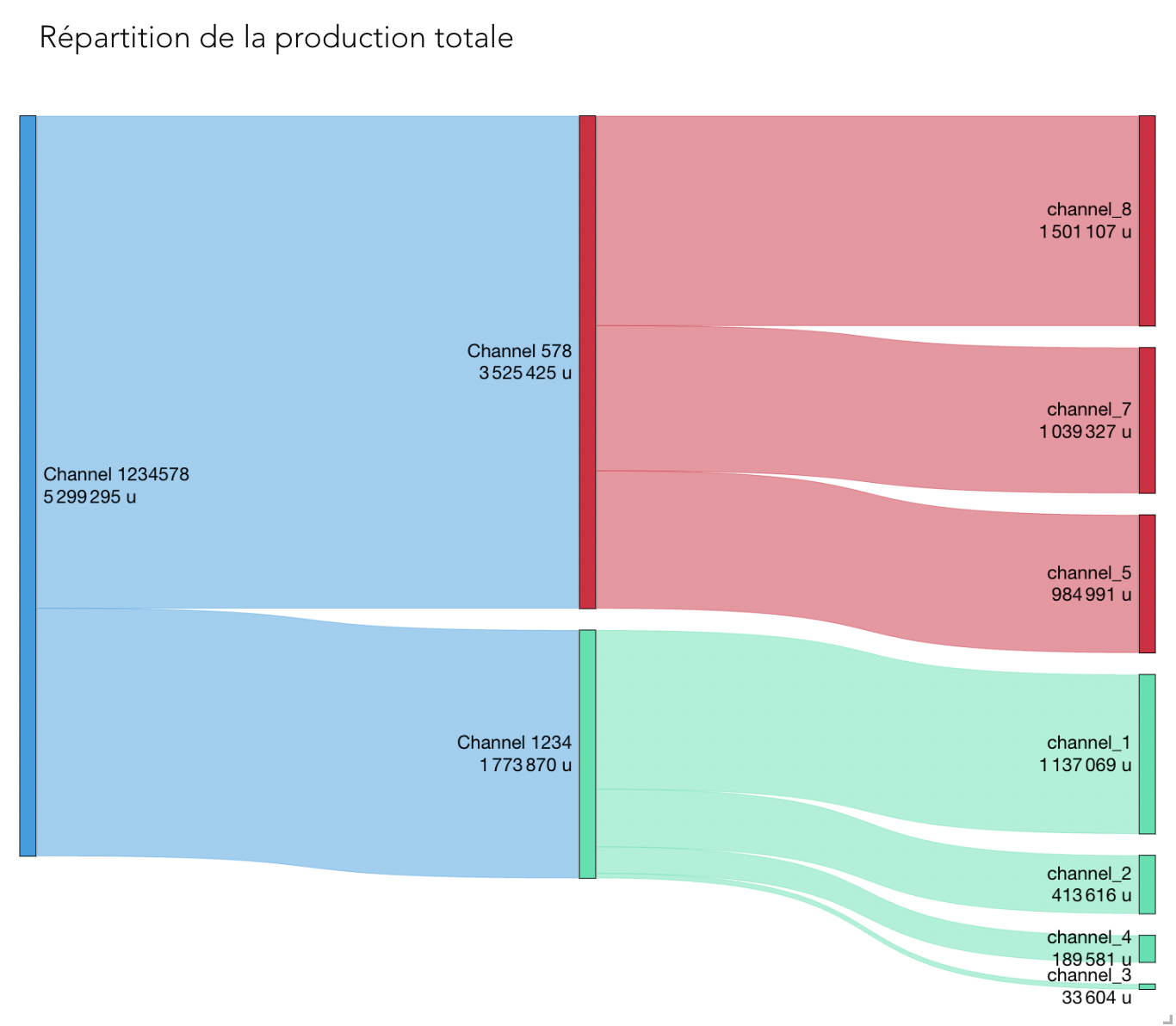

Sankey

Ce widget permet de représenter la répartition de la somme des valeurs de plusieurs jeux de données dans une structure hiérarchique.

Quand l'utiliser : pour visualiser la répartition de la consommation et la structure de comptage (compteurs et sous-compteurs).

Exemples d'utilisation :

• répartition de la consommation générale d'électricité
• part de chaque poste dans les émissions totales de CO2
• part de la consommation comptée (mesure de couverture du plan de comptage)

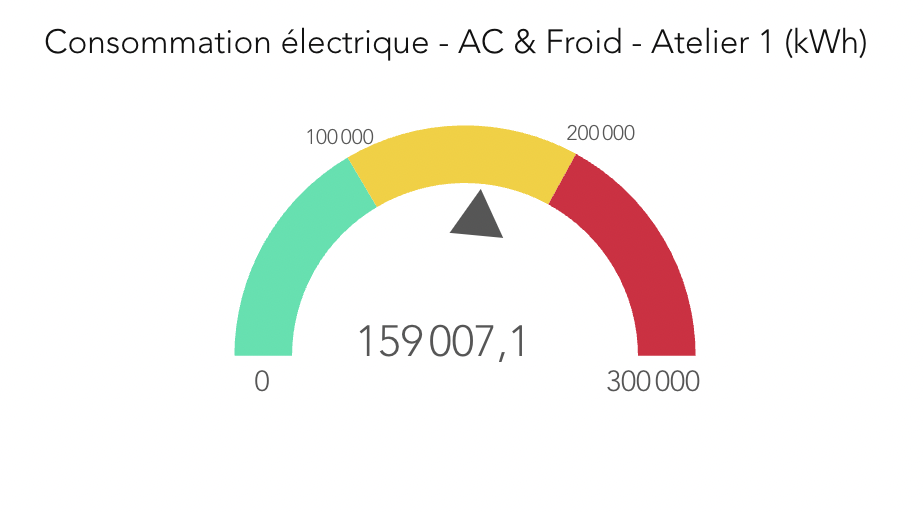

Jauge de mesure

Ce widget permet d'afficher le résultat d'un calcul statistique (somme, moyenne...) sur un jeu de données, située entre des valeurs frontières minimum et maximum. Des zones colorées à partir de seuils numériques peuvent également être configurées.

Quand l'utiliser : pour afficher un indicateur et vérifier qu'il ne dépasse pas un ou des seuils de valeurs (limites, objectifs, etc).

Exemples d'utilisation :

• KPI de consommation spécifique (kWh/pièce) avec un objectif minimum
• performance d'un compresseur (Wh/Nm3) comparé à la performance standard de 120 Wh/Nm3
• pression moyenne par heure dans des limites minimum de 6.9 bar et maximum de 7.1 bar

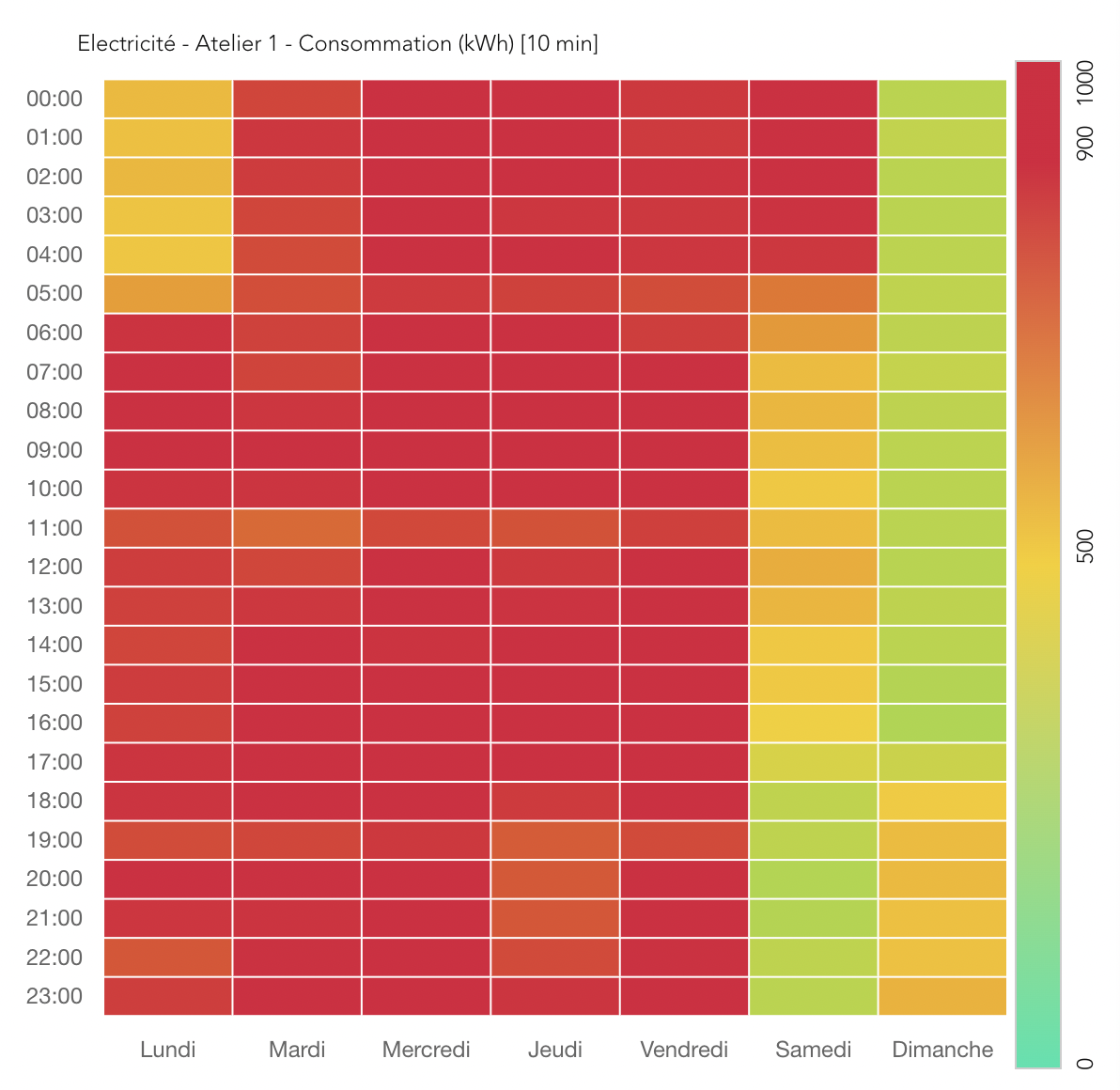

Carte de fréquentation

Ce widget permet d'afficher les valeurs d'un jeu de données, sous forme de couleurs, regroupées par intervalle de temps. Pour les axes X et Y, on sélectionne la plage de temps à visualiser. Pour X, cela peut être des heures, des semaines, ou des mois et pour Y, les jours de la semaine, les mois, les jours de l’année ou les semaines.

Enfin, il est possible de définir les seuils de valeurs pour les dégradés de couleur.

Quand l'utiliser : pour avoir une vision globale des périodes de consommation intense.

Exemples d'utilisation :

• cartographie de la puissance moyenne appelée par heure sur une semaine
• carte de consommation intensive d'eau : consommation horaire sur la semaine
• intensité de consommation de gaz par semaine sur toute l'année

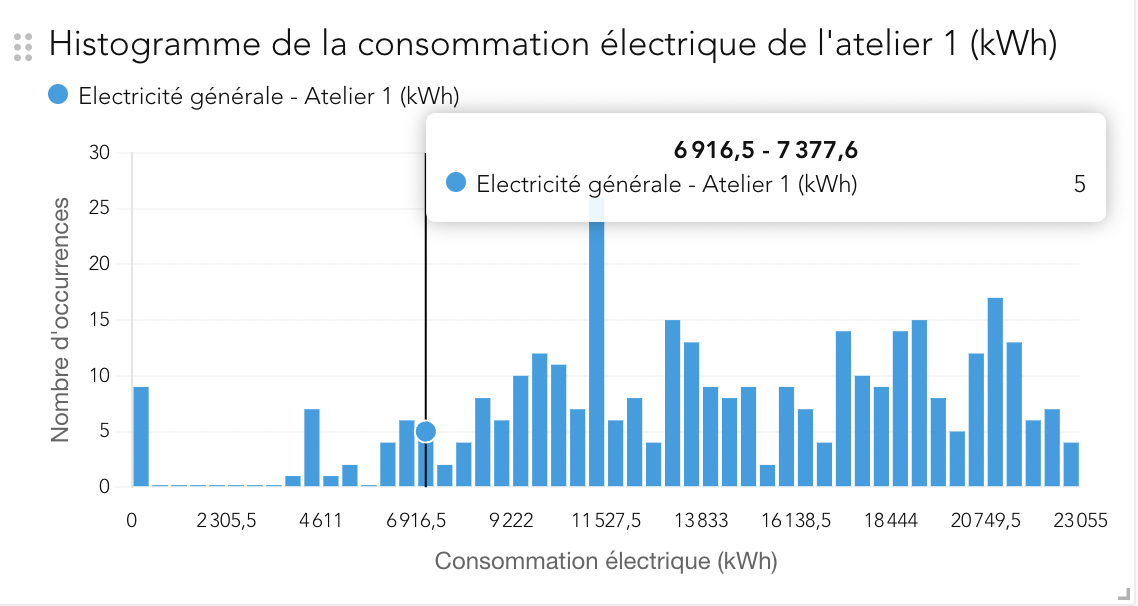

Histogramme

Ce widget permet de représenter la distribution statistique des valeurs d'un ou plusieurs jeux de données.

L'axe X représente les différentes classes (rectangles) du jeu de données. La modification du nombre de classes permet d'affiner la granularité de l'axe X.

L'axe Y représente le nombre d'occurrences des valeurs présentes entre les bornes inférieure et supérieure de la classe.

Quand l'utiliser : pour analyser les plages de valeurs d'un flux de données et sa répartition.

Exemples d'utilisation :

• zones de puissance des compresseurs en fonctionnement
• distribution du niveau de pression dans le réseau de vapeur

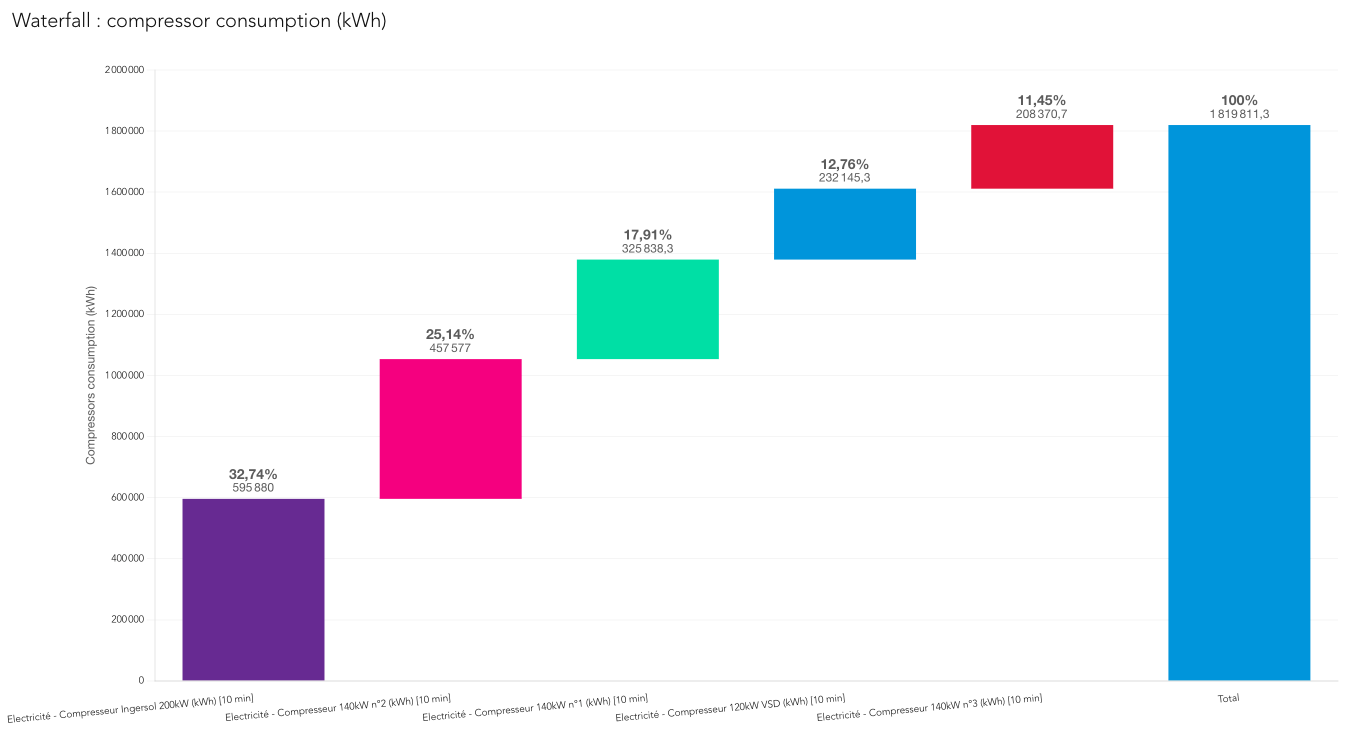

Graphe en cascade

Ce widget permet de visualiser la part relative de plusieurs jeux de données par rapport à l'ensemble de ces jeux de données. La répartition peut être faite par rapport à une somme ou une autre statistique (moyenne, nombre de points, etc).

L'axe X représente les différents jeux de données. Les jeux de données peuvent être classés par ordre croissant ou décroissant.

L'axe Y représente la part de chaque jeu de données, cumulée aux autres parts jusqu'à atteindre le total de ces jeux de données (la somme du total, la moyenne du total, etc).

Le pourcentage de chaque part sur l'ensemble peut être affiché. De même, les valeurs nulles peuvent être ignorées dans la calcul de la répartition.

NB : Le graphe en cascade peut remplir le même rôle que le graphe de proportion. Il occupe plus d'espace, mais améliore la lisibilité des petites valeurs.

Quand l'utiliser : pour visualiser la répartition de la consommation entre plusieurs éléments consommateurs dans une optique de Pareto.

Exemples d'utilisation :

• répartition de la consommation totale par site
• part de chaque compresseur dans la consommation totale d'électricité pour l'air comprimé

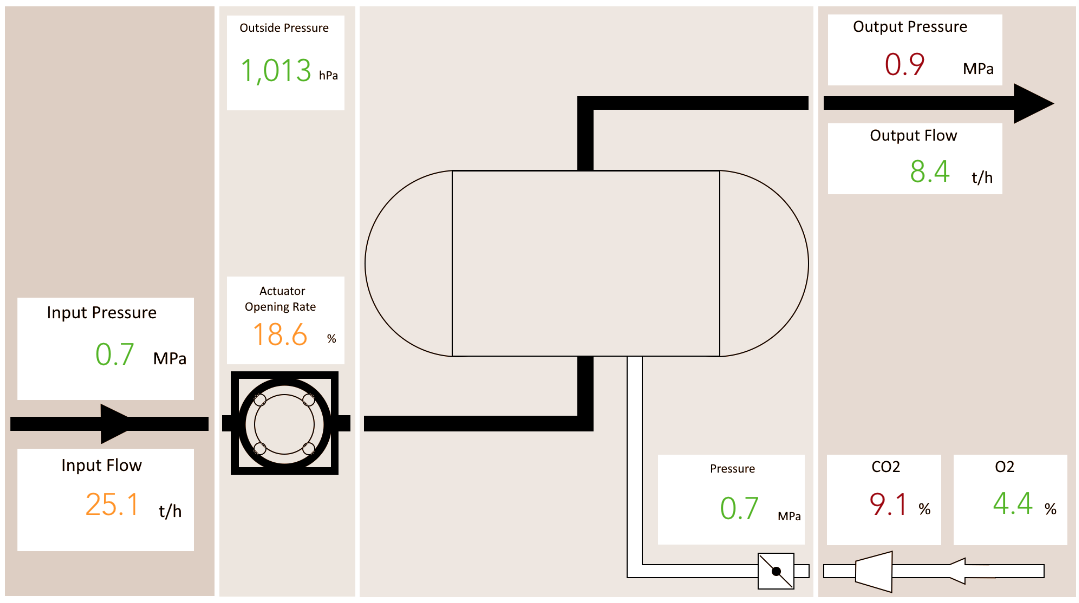

Synoptique

Ce widget permet d'ajouter de placer librement des statistiques calculées dynamiquement, sur une image de fond.

Ce widget n'a pas d'axe, chaque jeu de données est ajouté dans une cellule qui peut être placée librement dans la zone du widget. Les données peuvent provenir de compteurs ou de formules, et peuvent être colorées selon une mise en forme conditionnelle.

Quand l'utiliser : pour avoir une vision globale d'un process, avec des indicateurs dynamiques pour chaque partie du process.

Exemples d'utilisation :

• Bilan de la consommation d'électricité des postes sur une ligne de process
• Suivi des températures et des pressions dans un réseau de vapeur
• Surveillance des paramètres d'entrée et de sortie d'une chaudière
